Bir Işık Direği Ne Kadar Uzundur?

En doğrudan cevap: standart sokak lambası yüksekliği 20 ila 40 feet (6 ila 12 metre) arasında değişir uygulamaya bağlı olarak. Konut sokak lambaları genellikle ayakta durur 20 ila 30 feet boyunda , arteriyel yollar ve otoyollar ise ulaşan direkleri kullanır 30 ila 40 feet veya daha yüksek . Otoparklar ve ticari alanlarda yaygın olarak direkler kullanılmaktadır. 25 ila 35 feet aralığı ve dekoratif veya yaya ışıkları 8 ila 15 feet .

Özel kullanım durumunuz için doğru yükseklikteki lamba direğini anlamak, uygun ışık dağılımını sağlamak, belediye kurallarına uymak ve güvenliği sağlamak için çok önemlidir. İster belediyeye ait bir karayolu kurulumu, ister bir park tesisi, özel bir araba yolu planlıyor olun, ister teras döşemesi uygulamaları için güneş ışıkları arıyor olun, herhangi bir armatür veya direk satın almadan önce yükseklik, almanız gereken en kritik değişkendir.

Hafif Direğin Yüksekliği Neden Çoğu İnsanın Düşündüğünden Daha Önemlidir?

Bir aydınlatma direğinin yüksekliği, tek bir armatürün ne kadar geniş bir alanı aydınlatabileceğini doğrudan belirler. Çok kısa bir direk, ışığı küçük bir bölgede yoğunlaştırarak karanlık boşlukların yanında parlak noktalar oluşturur. Çok uzun bir direk ışığı çok ince yayar ve zemin seviyesindeki ayak mum seviyelerini güvenlik standartlarının altına düşürür.

Aydınlatma mühendisleri şu adı verilen bir oran kullanır: montaj yüksekliği / aralık oranı (MH:S) . Çoğu yol armatürü için bu oran şu değerlere denk gelir: 3:1 ve 4,5:1 . Bu, tutarlı aydınlatma için 30 metrelik bir direğin aralıklarının 90 ila 135 fitten fazla olmaması gerektiği anlamına gelir. Yüksekliği sadece 1,5 metre kadar yanlış ayarlamak, ekstra direk eklemeyi veya daha yüksek watt'lı armatürlere geçmeyi gerektirebilir ve bunların her ikisi de proje maliyetini önemli ölçüde artırır.

Doğru Yüksekliği Belirleyen Faktörler

• Yol veya patika genişliği: Daha geniş yollar, birden fazla donanım sırasının önüne geçmek için daha uzun direkler gerektirir
• Trafik türü: yaya alanları daha düşük, daha yumuşak ışığa ihtiyaç duyar; Araç koridorlarının parlak ve geniş kapsama alanı olması gerekir
• Yerel imar ve belediye kodları: Birçok şehir, her yol sınıflandırması için kesin yükseklikleri belirtir
• Bitişik arazi kullanımı: konut komşuları, ışık geçişini azaltmak için kalkanlı alt kutuplardan yararlanır
• Armatür tipi ve ışın açısı: Dar ışınlı LED armatürler, eski HPS armatürlerden daha uzun direkler gerektirebilir
• Rüzgar ve sismik bölge: Yapısal gereklilikler duvar kalınlığını ve dolayısıyla etkili yükseklik sınırlarını etkiler

Uygulama Türüne Göre Standart Sokak Lambası Yüksekliği

Farklı ortamlar çok farklı direk yükseklikleri gerektirir. Aşağıdaki tablo, Kuzey Amerika ve Avrupa belediye yönergelerinde en yaygın olarak başvurulan standartları özetlemektedir.

Konut ve Ticari: Temel Ayrım

Yerleşim mahalleleri genellikle sokak lambası direklerini kapatır. 25 fit Mahalle karakterini korumak ve üst kat pencerelerindeki parlamayı azaltmak için. Ticari bölgeler daha uzun direklere izin verir ve çoğu zaman bunu gerektirir çünkü daha uzun montajlar ihtiyaç duyulan toplam direk sayısını azaltarak genel altyapı maliyetini düşürür. Büyük bir otoparktaki 35 metrelik tek bir direk kabaca aydınlatabilir 6.000 ila 8.000 metrekare 20 metrelik bir direk yalnızca etrafı kapsıyor 2.500 ila 3.500 metrekare karşılaştırılabilir fikstür koşulları altında.

Çelik Sokak Aydınlatma Direkleri: Özellikler, Çeşitleri ve Seçim Kriterleri

Çelik Sokak Aydınlatma Direkleri Üstün güç-ağırlık oranı, uzun hizmet ömrü ve tutarlı boyut doğruluğu nedeniyle karayolu ve ticari dış mekan aydınlatmasında baskın seçimdir. Temel spesifikasyonları anlamak, alıcıların bilinçli kararlar almasına ve maliyetli aşırı mühendislik veya eksik spesifikasyondan kaçınmasına yardımcı olur.

Malzeme ve İmalat

Çoğu Çelik Sokak Lambası Direkleri ASTM A572 Sınıf 50 veya ASTM A36 yapısal çelik birincisi 20 fitin üzerindeki direkler için tercih edilir çünkü daha yüksek akma mukavemeti (36.000 psi'ye karşı 50.000 psi), yük kapasitesinden ödün vermeden daha ince duvarlara izin verir. Direkler genellikle imalattan sonra minimum çinko kaplama kalınlığına kadar sıcak daldırma galvanize edilir. 85 mikron (3,35 mil) Ek boya gerektirmeden çoğu ortamda 50 ila 70 yıl arasında hizmet ömrü sağlar.

Duvar kalınlığı direk yüksekliğine ve rüzgar bölgesi sınıflandırmasına göre değişir. 20 metrelik bir konut direğinin duvar kalınlığı şu olabilir: 0,120 inç (3 mm) yüksek rüzgarlı bir kıyı bölgesinde 40 metrelik bir ticari direk gerektirebilir 0,179 ila 0,250 inç (4,5 ila 6,4 mm) .

Kutup Şekilleri ve Takasları

• Yuvarlak konik: Sokak ve park uygulamaları için en yaygın şekil. Her yönden eşit rüzgar direnci sağlar. Düz (silindirik) ve konik profiller mevcuttur; konik profiller aynı güç için daha hafiftir.
• Kare konik: Dekoratif sokak peyzajı projeleri için popüler. Daha mimari bir görünüm sunar ancak eşdeğer et kalınlığında yuvarlak profillere göre biraz daha düşük rüzgar direncine sahiptir.
• sekizgen: Estetiği ve yapısal performansı dengeleyen bir hibrit. Görselliğin önemli olduğu kentsel koridor projelerinde sıklıkla kullanılır.
• Doğrudan gömme ve çapa tabanı: Doğrudan gömme direkleri, direk yüksekliğinin %10'una artı 2 fit zemine gömülür (örneğin, 30 fitlik bir direk 5 fit derinliğe iner). Taban direklerini bir cıvata çemberi modeli kullanarak beton bir temele cıvatalayın; bu, gelecekteki değiştirmeyi daha hızlı hale getirir ancak ayrı bir temel dökümü gerektirir.

Rüzgar Yükü ve EPA Derecelendirmeleri

Her Çelik Sokak Işık Direği, kendi özelliklerine göre derecelendirilmelidir. Etkili Öngörülen Alan (EPA) , hem direği hem de ona bağlı armatürü hesaba katar. Saatte 90 mil rüzgar bölgesinde tek bir 150 W LED kobra kafalı armatüre sahip standart 30 metrelik bir direk, yaklaşık olarak EPA gerektirir. 1,2 ila 1,8 metrekare yalnızca armatür için artı direğin kendi EPA'sı için. Birleşik EPA derecelendirmesinin aşılması bir kural ihlali ve yapısal güvenlik riskidir.

Kaplamalar ve Korozyona Karşı Koruma

• Sıcak daldırma galvanizleme: En iyi temel koruma, çoğu yol altyapısı için standart
• Galvanizleme üzerine toz boya: Dekoratif şehir direkleri için ortak olan renk ve ek bir bariyer ekler
• Hava şartlarına dayanıklı çelik (COR-TEN): Daha fazla korozyonu önleyen stabil bir oksit patina oluşturur; natüralist veya endüstriyel estetik projelerde kullanılır
• Alüminyum alaşımlı direkler: Bazen çelikle karıştırılır; daha hafiftir ancak eşdeğer duvar kalınlığında o kadar güçlü değildir, kıyıdaki tuz ortamlarında daha iyidir

Güneşle Sarılmış Direkler: Yenilenebilir Enerjinin Sokak Görünümü Altyapısına Entegre Edilmesi

Güneş Sarılmış Direkler son on yılda dış mekan aydınlatma altyapısında yaşanan en önemli gelişmelerden birini temsil ediyor. Güneş enerjisiyle sarılmış teknoloji, düz bir güneş panelini direğin tepesindeki yatay bir kol üzerine monte etmek yerine, fotovoltaik hücreleri doğrudan direğin silindirik veya konik yüzeyinin etrafına entegre ederek tüm yapıyı enerji üreten bir varlığa dönüştürür.

Güneşle Sarılmış Direkler Nasıl Çalışır?

Güneşle Sarılmış Kutuptaki fotovoltaik hücreler, imalat sırasında direğe bağlanan veya etrafında oluşturulan lamine esnek bir alt katmana gömülür. Hücreler tüm çevreyi sardıkları için herhangi bir takip mekanizmasına ihtiyaç duymadan gün boyunca güneş ışığını birçok açıdan yakalarlar. Tipik bir güneşe sarılı direk 6 inç çap ve 20 fit açıkta kalan yükseklik yaklaşık olarak sağlar 80 ila 150 watt maksimum üretim kapasitesi Hücre verimliliğine ve coğrafi konuma bağlı olarak.

Gündüz saatlerinde üretilen enerji, kutup tabanının içinde veya ayrı bir zemin altı mahfazada bulunan lityum demir fosfat (LiFePO4) pil bankasında depolanır. LiFePO4 kimyası, daha geniş bir sıcaklık aralığını tolere ettiğinden dış mekan altyapısı için standart lityum iyona göre tercih edilir ( eksi 20°C ila 60°C çalışma aralığı ) ve çevrim ömrü aşan 2.000 tam şarj-deşarj döngüsü Bu, önemli kapasite kaybı öncesinde kabaca 10 ila 15 yıllık günlük bisiklet anlamına gelir.

Geleneksel Üstten Monteli Güneş Panellerine Göre Avantajları

• Rüzgar yükünün azaltılması: Düz panel kol, direk yapısına 3 ila 8 feet kare EPA ekler. Solar Sargılı Direkler bu ilaveyi tamamen ortadan kaldırarak, yüksek rüzgarlı bölgelerde daha hafif direklerin veya daha yüksek direk yüksekliklerinin kullanılmasına olanak tanır.
• Vandalizme karşı dayanıklılık: Gömme montajlı sarılmış hücreler, kamusal alanlarda ortak bir hedef olan çıkıntılı panel düzeneklerine göre hırsızlığa ve vandalizme karşı çok daha dayanıklıdır.
• Estetik entegrasyon: Temiz, kesintisiz direk profili, geleneksel güneş panellerinin endüstriyel veya yersiz görüneceği kentsel tasarım şemalarına uygundur.
• Tutarlı enerji üretimi: Hücreler birden fazla pusula yönüne baktığından, enerji çıkışı günün farklı zamanlarında daha tutarlıdır ve panel açısı güneşe göre idealin altında olduğunda o kadar keskin bir düşüş göstermez.

Sınırlamalar ve Pratik Hususlar

Güneşle Sarılmış Direkler evrensel olarak üstün değildir. Kurulu maliyetin doları başına enerji üretimi genellikle %15 ila 25 daha düşük direğin gölgeli tarafındaki hücreler herhangi bir zamanda çok az güç üretir veya hiç güç üretmez. Estetik, rüzgar yükü veya vandalizm kaygılarının, armatür başına ham enerji verimini maksimuma çıkarma hedefinden daha ağır bastığı yerler için en uygun olanlardır.

Esnek Güneş Paneli Teknolojisi ve Modern Direk Aydınlatmasındaki Rolü

Esnek Güneş Paneli, hem Güneş Enerjisiyle Sarılmış Direklerin hem de giderek büyüyen taşınabilir ve yarı kalıcı dış mekan aydınlatma sistemlerinin arkasındaki temel olanak sağlayan teknolojidir. Özelliklerini anlamak, her uygulama için doğru ürünü belirlemenize yardımcı olur.

Güneş Panelini Esnek Yapan Nedir?

Geleneksel sert güneş panelleri, cam ile sert bir alüminyum çerçeve arasına monte edilmiş kristal silikon hücreler kullanır. Esnek Güneş Paneli, sert alt tabakayı ince bir filmle değiştirir. monokristalin silikon, CIGS (bakır indiyum galyum selenit) veya amorf silikon bir polimer veya metal folyo desteği üzerine biriktirilir. Sonuç, kavisli yüzeylere uyum sağlayabilen ve kalınlığı yalnızca 100 mm olan bir paneldir. 2 ila 4 milimetre , standart sert paneller için 30 ila 40 mm ile karşılaştırıldığında.

Performans Karşılaştırması: Esnek ve Sert Paneller

Direk Sarma Ötesindeki Uygulamalar

Esnek Güneş Paneli, Güneşle Sarılmış Direklerin çok ötesinde uygulama alanı bulur. Dış mekan aydınlatmasında yaygın kullanımlar arasında veranda pergola kanopilerine entegrasyon, kavisli bahçe duvarı kapakları, tekne iskelesi korkulukları ve taşınabilir yer kazığı yol ışıkları yer alır. Aynı teknoloji, uzak çalışma sahasındaki geçici aydınlatma donanımlarında kullanılan katlanabilir panellerin de temelini oluşturur. 4 lbs'nin altında ağırlığa sahip 100 watt'lık esnek bir panel Tek bir günlük güneş enerjisiyle şarjın ardından tüm gece vardiyası boyunca bir LED çalışma lambasına güç sağlayabilir.

Silindir Güneş Direği: Tasarım, Performans ve Kurulum

Silindir Güneş Direği silindirik çelik direk yapısını fabrikada monte edilen tek bir ünitede entegre güneş enerjisi üretim sistemiyle birleştiren, amaca yönelik bir dış mekan aydınlatma çözümüdür. Yenilenen güneş enerjisi eklentileri veya sarılı panel dönüşümlerinden farklı olarak, gerçek bir Silindir Güneş Direği, güneş pilleri, pil, şarj kontrol cihazı ve aydınlatma armatürünün birlikte en iyi şekilde birlikte çalışacak şekilde ayarlandığı, sıfırdan birleşik bir sistem olarak tasarlanmıştır.

Silindir Güneş Direği Sisteminin Tipik Özellikleri

20 feet sınıfındaki standart bir ticari sınıf Silindir Güneş Direği tipik olarak aşağıdaki entegre bileşenleri içerir:

• Kutup gövdesi: 4 ila 6 inç dış çaplı galvanize çelik silindir, konik veya düz, UV ışınlarına dayanıklı toz boya kaplamalı
• Güneş üretimi: Kutup yüzeyine entegre edilmiş 80 ila 200 W esnek veya yarı sert fotovoltaik hücreler 180 ila 360 derece kapsama açısı
• Pil depolama: 100 ila 400 Wh lityum demir fosfat pil takımı, 3 ila 5 günlük özerklik (güneşsiz çalışma) tam parlaklıkta
• Şarj kontrolörü: MPPT (Maksimum Güç Noktası Takibi) türü, %30 daha fazla enerji değişken bulut koşulları altında eski PWM denetleyicileriyle karşılaştırıldığında panellerden elde edilen sonuçlar
• Armatür: Ayarlanabilir ışın açısına (tipik olarak 60, 90 veya 120 derece) sahip 30 ila 80 W LED modülü, renk sıcaklığı 3000K ila 5700K seçilebilir, CRI 70'ten büyük
• Akıllı kontroller: Akşam karanlığından şafağa kadar sensör, hareketle etkinleştirilen karartma (hareket halindeyken %100, beklemede %30 ila %50) ve isteğe bağlı 4G/NB-IoT uzaktan izleme

Yer Seçimi ve Kurulum Gereksinimleri

Silindir Güneş Direği performansı için doğru yer seçimi kritik öneme sahiptir. Kutup almalı Günde en az 4 yoğun güneş saati (PSH) gece çalışmayı sürdürmek için, ancak 45 derecenin üzerindeki kuzey enlemleri için 5 ila 6 PSH önerilir. Binalar, ağaç gölgelikleri veya bitişik yapılar gibi direğin üzerine birden fazla gölge oluşturan engeller Pik üretim penceresi sırasında 2 saat (güneş zamanı 10:00'dan 15:00'a kadar) pilin şarj durumunu önemli ölçüde azaltır ve erken derin deşarja neden olabilir.

20 metrelik Silindir Güneş Direğinin temel gereksinimleri genellikle beton bir iskele gerektirir 18 ila 24 inç çapında ve 4 ila 5 fit derinliğinde 8 ila 12 inçlik bir cıvata dairesi üzerinde dört ankraj cıvatası ile. Özellikle kaldırma direncinin yetersiz olabileceği killi veya dolgulu topraklarda, kurulumdan önce toprağın taşıma kapasitesi doğrulanmalıdır.

Maliyet ve Geri Ödeme Analizi

20 metrelik konut veya ticari sınıf aralığında tam kurulu bir Silindir Güneş Direği Kurulu birim başına 2.500 ila 6.000 ABD Doları geleneksel ızgaraya bağlı çelik direk ve LED armatür için 800 ila 2.500 ABD Doları (elektrikli kanal açma ve bağlantı maliyetleri hariç) ile karşılaştırıldığında. Izgaraya bağlı bir kurulum için elektrikli kanal açma, Doğrusal ayak başına 10 ila 30 ABD Doları Bu, en yakın şebeke bağlantısının 150 ila 300 fitten daha uzak olduğu herhangi bir alanın, ilk kurulum sırasında veya öncesinde genellikle güneş enerjisiyle maliyet eşitliğine ulaştığı anlamına gelir.

İşletme maliyeti tasarrufları da önemli: şebekeye bağlı sokak lambaları genellikle enerji tüketiyor Kutup başına yıllık 400 ila 1.200 kWh Mevcut enerji fiyatlarında, Silindir Güneş Direğinin devam eden enerji maliyeti sıfırdır ve minimum bakım gerektirir (panel yılda bir veya iki kez temizlenir, 10 ila 15 yıl sonra pil değişimi kutup başına yaklaşık 300 ila 600 ABD Doları arasındadır).

Veranda Güvertesi için Güneş Işıkları: Doğru Direk Yüksekliğini ve Sistemi Seçmek

Güneş direği aydınlatması için en erişilebilir uygulamalar arasında, veranda güvertesi için güneş ışıkları Tesisatlar, ev sahiplerinin elektrik işlerini ortadan kaldırırken aynı zamanda iyi aydınlatılmış bir dış mekan yaşam alanı elde etme konusundaki ilgisi nedeniyle hızla büyüyen bir segmenti temsil ediyor. Konut verandası ve teras aydınlatmasına yönelik seçim kriterleri, belediye veya ticari uygulamalardan önemli ölçüde farklılık gösterir.

Veranda ve Güverte Aydınlatma Direkleri için Optimum Yükseklik

Tipik bir konut güvertesi veya verandası için, direk monteli güneş ışıkları en iyi performansı aşağıdakiler arasındaki yüksekliklerde gösterir: 6 ve 10 feet . Işık kaynağı 1,8 metrenin altında göz hizasına yakın durur ve oturma alanlarında parlamaya ve gölge girişimine neden olur. 10 feet'in üzerinde, tek bir konut sınıfı güneş enerjisi armatürü, standart 200 ila 400 metrekarelik bir verandada yeterli ayak mum seviyelerini korumak için nadiren yeterli lümen üretir.

most effective patio solar lighting layouts combine post heights strategically:

• 8 metrelik çevre direkleri: Genel ortam ışığı için güverte korkuluğunun köşelerine ve orta noktalarına monte edilir
• 4 ila 6 metrelik yol veya basamak ışıkları: Yürüyüş yolları, basamaklar ve bitki yatağı kenarları boyunca alçak bariyer tarzı güneş enerjisi üniteleri
• 12 metrelik bağımsız direkler: Yemek veya pişirme alanları üzerinde görev aydınlatması için bir veya iki adet merkezi olarak yerleştirilmiş, yüksek çıkışlı güneş direği

Veranda Güverte Uygulamaları için Güneş Işıklarında Nelere Dikkat Edilmeli?

Tüm güneş veranda ışıkları eşit yaratılmamıştır. Ev sahiplerinin en yaygın şikayeti, kısa kış günlerinde ışıkların gece yarısına kadar önemli ölçüde kısılması veya tamamen sönmesidir. Aşağıdaki özellikler, tüm gece boyunca güvenilir şekilde çalışabilecek kaliteli bir ürünü belirtir:

• En az 5W panel gücü saatte 3W'lık hafif tüketim için (bulutlu günler için anlamlı marj sağlar)
• 2.000 mAh veya daha fazla pil kapasitesi Kompakt üniteler için 3,7V'de veya 10 ila 12 saat çalışması beklenen üst üniteler için 10.000 mAh ve üzeri
• IP65 veya daha yüksek giriş koruma derecesi Dış mekan güverte ortamlarında yağmura, neme ve yoğuşmaya direnmek için
• Ayrı güneş paneli ve ışık başlığı kısa bir kabloyla: ışık aşağıya doğru bakarken panelin güneye doğru yönlendirilmesine olanak tanır, böylece kuzey iklimlerinde kış performansını önemli ölçüde artırır
• 300 ila 800 lümen lümen çıkışı sonradan monte edilen teras üniteleri için; 200 lümenin altı yalnızca dekoratiftir ve güverte etrafında güvenli hareket için yetersizdir

Güvertelerde Maksimum Güneş Enerjisi Performansı için Kurulum İpuçları

Birçok ev sahibi bilmeden güneş enerjisi güverte ışıklarını düşük performansı garanti eden yerlere yerleştirir. Veranda direği aydınlatmasındaki güneş panelinin alması gerekir Günde en az 6 saat boyunca doğrudan gölgesiz güneş ışığı Tipik bir yaz gününde pili tamamen şarj etmek için. Güverte çıkıntıları, pergola çatı kaplaması, ağaç dalları ve yakındaki yapılar en yaygın engellerdir. Gölgenin panel yüzeyinin yalnızca %20'sini kapladığı kısmi gölgeleme bile çıktıyı %20 oranında azaltabilir. %40 ila %60 Çoğu küçük güneş panelinin seri devre mimarisi nedeniyle.

Direk konumunda tam güneş mevcut olmadığında, bölünmüş panel tasarımını düşünün: güneş panelini güneye bakan bir duvara veya güneşin mevcut olduğu bir çit direğine monte edin ve düşük voltajlı DC kablosunu güverte direğindeki ışık kafasına çalıştırın. Maksimum kablo uzunluğu 3,7V ila 6V'da 15 fit uygun kablo ölçüsüyle (22 ila 20 AWG), ihmal edilebilir voltaj düşüşü sağlar ve ışığın panelden bağımsız olarak konumlandırılmasında tam özgürlük sağlar.

Işık Direği Türlerinin Karşılaştırılması: Pratik Bir Karar Kılavuzu

Çok fazla direk tipi, montaj yüksekliği ve enerji sistemi mevcut olduğundan, doğru çözümün seçilmesi, ürün kategorisinin uygulama gerekliliklerine uygun hale getirilmesini gerektirir. Aşağıdaki karşılaştırma çerçevesi en yaygın karar noktalarını ele almaktadır.

Işık Direği Kurulumlarına İlişkin Kodlar, Standartlar ve İzinler

Herhangi bir kalıcı ışık direği kurulumu yerel bina kurallarına, elektrik standartlarına ve potansiyel olarak imar yönetmeliklerine tabidir. Aşağıdaki standartlar Amerika Birleşik Devletleri'nde en yaygın olarak başvurulan standartlardır ve çoğu yargı bölgesinin benimsediği veya referans aldığı bir temel çizgiyi temsil eder:

Bilinmesi Gereken Temel Standartlar

• AASHTO LTS-6: Otoyol İşaretleri, Armatürler ve Trafik Sinyallerine Yönelik Yapısal Desteklere İlişkin Standart Özellikler. Bu, kamu geçiş haklarına ilişkin Çelik Sokak Işık Direkleri için rüzgar yükü tasarımını yönetir.
• ANSI/NEMA SL-1 ve SL-2: Sokak aydınlatması için armatür montaj yüksekliklerini ve kol konfigürasyonlarını yönetir.
• IES RP-8: Illuminating Engineering Society's Roadway Lighting standard, which provides mounting height and spacing recommendations for each road classification.
• NEC Madde 410: Armatür kurulumu, topraklama ve şebekeye bağlı direklerle ilgili kablolama yöntemleri için Ulusal Elektrik Kanunu gereklilikleri.
• Karanlık gökyüzü yönetmelikleri: 200'den fazla ABD şehri ve ilçesi, montaj yüksekliklerini sınırlayan, tam kesme armatürleri gerektiren ve yukarıya doğru ışık emisyonlarını kısıtlayan Uluslararası Karanlık Gökyüzü Birliği (IDA) modeli aydınlatma yönetmeliklerini benimsemiştir. Yukarıda herhangi bir kutbu belirtmeden önce yerel gereksinimleri kontrol edin 25 fit in residential zones .

İzin Gerektiğinde

Kalıcı bir yapı olacak temeli (doğrudan gömme veya ankraj tabanı) olan herhangi bir direk için genellikle bir inşaat izni gereklidir. Eşik yargı yetkisine göre değişir ancak ortak kural şudur: 6 feet'ten uzun ve yere bağlı herhangi bir yapı izin gerektirir . Çıkarılabilir kazıklar veya direk başlıkları üzerindeki güneş enerjili veranda güverte ışıkları genellikle izin gerektirmez. Kalıcı temeller üzerindeki Silindir Güneş Direkleri, Güneş Sargılı Direkler ve Çelik Sokak Lambası Direkleri neredeyse her zaman bunu yapar.

Sıkça Sorulan Sorular

1. Konut sokak lambasının standart yüksekliği nedir?

standard height lamp post for residential streets is typically 20 ila 25 fit (6 ila 7,6 metre) . Bu aralık, iki şeritli bir yerleşim yolu için yeterli aydınlatmayı bitişik evler için kabul edilebilir parlama kontrolüyle dengeler. Bazı eski mahallelerde 15 feet'e kadar kısa direkler bulunurken, daha yeni banliyö gelişmelerinde genellikle LED kobra kafalı veya ayakkabı kutusu armatürleri olan 20 feet'lik çelik direkler kullanılıyor.

2. Otoparktaki ışık direğinin boyu ne kadardır?

Otopark ışık direkleri en yaygın olarak 20 ila 30 feet boyunda 25 feet, standart yüzey partileri için en sık belirtilen yüksekliktir. Her bir armatür daha geniş bir alanı kapsadığından, toplam direk sayısını en aza indirmenin öncelikli olduğu büyük partilerde 30 ila 35 fitlik daha uzun direkler kullanılır. Bazen küçük partilerde veya havai açıklığın yüksekliği sınırladığı kapalı yapılarda 15 ila 20 fitlik daha kısa direkler kullanılır.

3. Güneşle Sarılmış Direk ile Silindir Güneş Direği arasındaki fark nedir?

Solar Sarılmış Direk, üzerine esnek fotovoltaik hücrelerin lamine edildiği veya dış yüzeyin etrafına sarıldığı geleneksel bir çelik sokak aydınlatma direğidir. Silindir Güneş Direği, silindirik formun, güneş pillerinin, pilin, şarj kontrol cihazının ve LED armatürünün tek bir ürün olarak tasarlandığı ve fabrikada monte edildiği amaca yönelik tasarlanmış bir sistemdir. Silindir Güneş Direkleri daha iyi sistem optimizasyonuna ve garantilere sahip olma eğilimindeyken, Güneş Sargılı Direkler mevcut direk stokunun güneş enerjisi üretimine uyarlanmasında daha fazla esneklik sunar.

4. Dış mekan aydınlatmasında Esnek Güneş Panelinin sert panelden farkı nedir?

Esnek Güneş Paneli, bir polimer destek üzerinde ince film veya kapsüllenmiş monokristal hücreler kullanır ve kutup silindirleri gibi kavisli yüzeylere uyum sağlamasını sağlar. Sert paneller, alüminyum çerçeve içinde cam kapsüllü hücreler kullanır ve düz bir şekilde monte edilmelidir. Esnek paneller %60 ila %80 daha hafif ve minimum rüzgar yükü ekleyerek onları direğe entegre güneş enerjisi uygulamaları için vazgeçilmez kılar. Ancak, genellikle bir 5 ila 10 yıl daha kısa servis ömrü sert cam yüzlü panellere göre daha fazladır ve watt başına kapasite başına maliyeti daha yüksektir.

5. Veranda güvertesi için güneş ışıkları hangi yüksekliğe monte edilmelidir?

Veranda güverte uygulamaları için güneş ışıkları, sonradan monte edildiğinde en iyi performansı gösterir. 7 ila 9 fit genel ortam aydınlatması için. Bu yükseklikte, ışık kaynağı tipik yetişkin göz hizasını temizler (parlamayı önler) ve kompakt bir konut tipi güneş enerjisi armatürünün güverte yüzeyi boyunca kullanışlı ayak mum seviyelerini koruması için yeterince düşük kalır. Basamak ve yol baba ışıkları tipik olarak 18 ila 36 inç uzunluğundadır ve alan aydınlatması sağlamak yerine seviye değişikliklerini ve kenarları işaretlemek için ayrı bir görev yerine getirir.

6. Çelik sokak aydınlatma direği ne kadar derine gömülmelidir?

standard depth for direct burial Steel Street Light Poles follows the formula: Toplam direk uzunluğunun %10'u artı 2 fit . 30 metrelik bir direk için bu, 5 metrelik bir gömme derinliği anlamına gelir. Ankraj tabanı kurulumları için, beton temel derinliği tipik olarak bir yapı mühendisi tarafından toprak koşullarına ve rüzgar yükü gereksinimlerine göre belirlenir, ancak genellikle 3,5 ila 5 fit derinlik 35 feet'e kadar direkler için.

7. Silindir Güneş Direği bulutlu iklimlerde çalışabilir mi?

Evet, ancak pil özerkliği temel tasarım değişkenidir. Günde ortalama 3 tepe güneş saatine sahip bir iklimde (kışın Kuzey Avrupa veya ABD Pasifik Kuzeybatısı için tipiktir) iyi tanımlanmış bir Silindir Güneş Kutbu, pil paketinin aşağıdakileri sağlaması durumunda yine de güvenilir bir şekilde çalışabilir: Tam parlaklıkta 3 ila 5 gün özerklik . Akıllı karartma özelliğine sahip sistemler, trafiğin az olduğu dönemlerde enerji tüketimini %50 ila %70 oranında azaltarak çalışma süresini önemli ölçüde uzatır. Bulutlu bölgelerde kurulum yapanlar daha büyük akü grupları belirlemeli ve maksimum kış güneşi açısını yakalamak için eğimi ayarlanabilir panel bölümlerini dikkate almalıdır.

8. Otoyol veya yüksek direk uygulamaları için ışık direğinin yüksekliği nedir?

Otoyol ve yüksek direkli aydınlatma direkleri 40 ila 100 feet veya daha fazla yükseklikte. Otoyol kavşaklarındaki standart yüksek direk direkleri tipik olarak 60 ila 80 feet boyunda ve bakım için bir vinç tarafından indirilen bir halka üzerinde birden fazla armatür başlığını (4 ila 12 armatür) taşıyabilir. Bu yaklaşım, standart yol direklerine kıyasla geniş bir kavşak alanını aydınlatmak için gereken direk sayısını önemli ölçüde azaltarak hem altyapı maliyetini hem de bakım erişim gereksinimlerini azaltır.

9. Solar Sargılı Direkler şebekeye herhangi bir elektrik bağlantısı gerektirir mi?

Hayır. Solar Sargılı Direkler tamamen şebekeden bağımsız sistemler olarak tasarlanmıştır. Elektrik şebekesine bağlantı gerektirmeden elektriği tamamen direk tertibatı içinde üretir, depolar ve tüketirler. Bu, şebeke genişletme maliyetlerinin yüksek olduğu yeni kalkınma, kırsal ve uzak uygulamalardaki başlıca avantajlarından biridir. Bazı kurulumlar, yedeklilik önlemi olarak küçük bir kablolu yedekleme bağlantısı içerir, ancak bu bir gereksinimden ziyade bir seçenektir ve çoğu dağıtımda gerekli değildir.

10. Bir otopark için 20 fitlik ve 30 fitlik çelik sokak lambası direği arasında nasıl seçim yapabilirim?

primary decision factor is the number of poles you want in the lot. A 30-foot pole with a 150W LED fixture typically illuminates a coverage area of 90 ila 120 feet çap 20 metrelik bir direk yaklaşık olarak kaplar 50 ila 70 feet eşdeğer fikstür koşulları altında. Daha az sayıda, daha uzun direkler temel ve elektrik devresi maliyetlerini azaltır ancak ayak mum hedeflerini korumak için daha yüksek çıkışlı armatürler gerektirir. Parselde daha uzun direkleri engelleyen ağaçlar veya gölgelik engelleri varsa veya yerel kanunlar yüksekliği 25 feet olarak sınırlıyorsa, daha fazla ünite gerektirmesine rağmen 20 ft'lik direkler pratik seçim haline gelir.

Bir Bakışta Işık Direği Yükseklikleri, Elektrik Direği Çeşitleri ve Güneş Paneli Yönü

Işık direkleri, konut bahçesi ve yol uygulamaları için 3 metreden (10 fit) yüksek direkli stadyum ve otoyol kavşak kurulumları için 40 metreye (130 fit) veya daha fazlasına kadar değişir. Standart sokak aydınlatma direkleri konut ve ana yollar için genellikle 8 ila 12 metre (26 ila 40 fit) uzunluğundadır; otopark direkleri ise 6 ila 10 metre (20 ila 33 fit) uzunluğundadır. Satın almadan önce her uygulama için doğru yüksekliğin anlaşılması önemlidir, çünkü direk yüksekliği doğrudan zemindeki aydınlatma seviyesini, gerekli direk sayısını ve verilen yükseklikte rüzgar yüküne dayanmak için gereken temel özelliklerini belirler.

Montajı yapılan Güneş Direkleri için Güneş Paneli Bir aydınlatma armatürünün yanında veya üstünde, Amerika Birleşik Devletleri kıtasındaki güneş panelleri için optimum açı, Florida'da yaklaşık 25 derece (25 ila 30 derece Kuzey enlemi) ile Montana ve Kuzey Dakota'da 47 derece (45 ila 49 derece Kuzey enlemi) arasında değişmektedir. Sabit eğimli kurulumlar için Kuzey Yarımküre'de yön gerçek güneydir. Amerika Birleşik Devletleri'ndeki herhangi bir belirli posta kodu için, Ulusal Yenilenebilir Enerji Laboratuvarı (NREL) PVWatts hesaplayıcısı, o konum için tam güneş enerjisi kaynağını ve en uygun eğim açısını sağlayarak Güneş Direkleri üzerindeki Güneş Paneli spesifikasyonundan kaynaklanan tahminleri ortadan kaldırır.

Bu kılavuz tüm bu konuları pratik ayrıntılarıyla ele almaktadır: uygulamaya göre standart ışık direği yükseklikleri, başlıca elektrik direği türleri ve bunların mühendislik farklılıkları, Güneş Direklerinin entegre bir sistem olarak nasıl çalıştığı, posta koduyla doğru güneş paneli yönünün nasıl belirleneceği ve maksimum yıllık enerji verimi için güneş panelleri için optimum açının nasıl hesaplanacağı.

Işık Direkleri Ne Kadar Uzundur: Uygulamaya Göre Standart Yükseklikler

Aydınlatma direklerinin ne kadar uzun olduğu sorusu tek bir sayı ile cevaplanamaz çünkü doğru montaj yüksekliği uygulamaya bağlıdır: zemindeki hedef aydınlatma seviyesi, direkler arasındaki mesafe, aydınlatılan alanın genişliği ve monte edilen armatürün fotometrik dağılımı. Bu değişkenlerin her bir kombinasyonu, kapsama alanı, tekdüzelik ve parlama kontrolünü dengeleyen benzersiz bir optimum direk yüksekliği üretir.

Konut Caddesi ve Yol Aydınlatması

Konut mahallesi sokak aydınlatması, herhangi bir kamu yolu uygulaması arasında en kısa direk yüksekliğini kullanır. Amerika Birleşik Devletleri ve Avrupa'daki standart konut sokak lambası direkleri tipik olarak 5 ila 8 metre (16 ila 26 fit) uzunluğunda olup, taşıt yolu genişliği 6 ila 8 metre olan standart konut caddeleri için en yaygın olarak belirtilen yükseklik 6 metredir. Bu yükseklikte, tip II veya tip III fotometrik dağılıma sahip standart bir LED yol armatürü, 25 ila 35 metrelik direk aralıklarıyla taşıt yolu ve bitişik yürüyüş yolunda yeterli aydınlatma sağlar.

Yol ve yalnızca yayalara yönelik aydınlatma, genellikle daha da kısa direkler kullanır. 3 ila 5 metre (10 ila 16 fit) Çünkü yaya alanları için hedef aydınlatma araç yollarına göre daha düşüktür ve daha düşük montaj yükseklikleri parklar, plazalar ve konut bahçeleri için daha insan ölçeğinde, samimi bir görsel ortam sağlar. 0,6 ila 1,2 metre yükseklik aralığındaki bariyer tarzı direk üstü armatürler, yol aydınlatma kategorisinin en alt ucunu tanımlar ve genel aydınlatmadan ziyade öncelikle kenar sınırlaması için kullanılır.

Ticari ve Ana Yol Aydınlatması

Ticari caddeler, ana yollar ve kentsel toplayıcı caddeler, daha geniş taşıt yollarında yeterli aydınlatma sağlamak ve birden fazla seyahat şeridinde kabul edilebilir tekdüzelik oranlarını korumak için konut caddelerinden daha yüksek montaj yükseklikleri gerektirir. Ticari cadde ve ana yol aydınlatması için standart montaj yükseklikleri 8 ila 12 metre (26 ila 40 fit) Taşıt genişliği 10 ila 14 metre olan çift şeritli ana yollar için en yaygın olarak belirtilen yükseklik 10 metredir.

Direklerin orta orta refüjde yerleştirildiği ve her iki yöndeki trafiğin tek bir direk üzerinden aydınlatılması gereken bölünmüş otoyollar ve bölünmüş yollarda standart montaj yüksekliği artar. 12 ila 14 metre (40 ila 46 fit) Armatürleri her yol boyunca uzatan çift kollu braket konfigürasyonları ile. Bu konfigürasyon, bölünmüş yol bölümleri için toplam direk sayısını tek kollu yol kenarı montajına kıyasla yaklaşık %40 oranında azaltarak kurulum maliyetini önemli ölçüde azaltır.

Otopark ve Alan Aydınlatması

Otopark ışık direkleri tipik olarak 6 ila 10 metre (20 ila 33 fit) otopark düzenine, gerekli aydınlatma seviyesine (güvenlik gerekliliklerine bağlı olarak genellikle 10 ila 50 fit mum) ve armatür fotometrik dağılımına göre seçilen belirli yükseklik ile uzun. Daha düşük montaj yükseklikleri (6 ila 7 metre), ışığın bitişik binalara yayılmasının en aza indirilmesinin bir tasarım önceliği olduğu konut park alanlarında yaygındır. Daha yüksek montaj yükseklikleri (8 ila 10 metre), büyük bir alanda direk ve temel sayısını azaltmak için direkler arasında daha geniş aralığın istendiği ticari ve perakende park alanlarında kullanılır.

Spor ve Yüksek Direkli Aydınlatma

Toplumsal rekreasyon ve okul tesisleri için spor sahası aydınlatma direkleri 12 ila 20 metre (40 ila 65 fit) Armatürlere doğru bakan oyuncuların aşırı parlaması olmadan, oyun alanlarında profesyonel düzeyde aydınlatma seviyeleri için gereken montaj yüksekliklerini elde etmek. Profesyonel ve stadyum düzeyindeki spor tesisleri, özel kule yapıları kullanır. 20 ila 45 metre (65 ila 150 fit) spora ve gerekli aydınlatma seviyesine bağlı olarak (önemli olayların yayın kalitesinde televizyon yayını için 2.000 lükse kadar).

Otoyol kavşakları, liman tesisleri, havaalanı apronları ve büyük endüstriyel alanlar için yüksek aydınlatma direkleri 20 ila 40 metre (65 ila 130 fit) yüksekliğinde, kutup başına 6 ila 20 armatürden oluşan armatür halkası düzenekleri tek bir direk konumundan birlikte 30.000 metrekareye kadar alanları aydınlatır.

Işık Direği Yüksekliği Hızlı Referans

Elektrik Direği Çeşitleri: Pratik Bir Sınıflandırma

Günümüzde kullanılan elektrik direği türleri, geleneksel dekoratif dökme demir tasarımlardan modern mühendislik ürünü çelik ve alüminyum yapılara kadar geniş bir yelpazeyi kapsamaktadır ve her biri farklı estetik, yapısal ve işlevsel gereksinimlere uygundur. Başlıca elektrik direği türlerini anlamak, şartname hazırlayanların, belediyelerin ve mülk sahiplerinin, varsayılan olarak en tanıdık veya en düşük maliyetli seçeneğe yönelmek yerine direk türünü uygulama gereksinimlerine göre eşleştirmesine olanak tanır.

Düz Çelik veya Alüminyum Konik Direkler

Çoğu modern yol ve park aydınlatma uygulaması için standart elektrik direği, düz konik çelik veya alüminyum direktir. Bu direkler, çelik levhanın (galvanizli çelik modeller için) haddelenmesi ve kaynaklanması veya alüminyum kütüklerin (alüminyum modeller için) daha büyük bir taban çapından daha küçük bir uç çapına küçülen konik bir konikliğe ekstrüzyona tabi tutulmasıyla üretilir. Koniklik, malzemeyi bükülme geriliminin en yüksek olduğu yerde (tabanda) yoğunlaştırarak ve gerilimin en düşük olduğu yerde (uçta) malzemeyi azaltarak yapısal verimliliği artırır.

Galvanizli çelik konik direkler dünya çapında en yaygın kullanılan elektrik direği türüdür çünkü metre yükseklik başına en düşük malzeme maliyetiyle mükemmel yapısal performans sağlarlar. ASTM A123'e göre sıcak daldırma galvanizleme, çoğu atmosferik koşulda alttaki çeliği 20 ila 30 yıl boyunca koruyan 85 ila 140 mikron çinko kaplama sağlar yeniden kaplama gerekli hale gelmeden önce. Alüminyum konik direkler, eşdeğer çelik direklere göre yaklaşık %30 ila %50 daha pahalıdır ancak yüzey işlemi gerektirmez ve en agresif endüstriyel ve deniz ortamları dışındaki tüm ortamlarda korozyona süresiz olarak direnç gösterir, bu da onları kıyı kurulumları için tercih edilen seçenek haline getirir.

Dekoratif ve Miras Lamba Direkleri

Dekoratif elektrik direkleri tarihi semtlerde, şehir merkezlerinde, alışveriş caddelerinde, plazalarda, parklarda ve elektrik direğinin tamamen faydacı bir yapı olmaktan ziyade çevrenin estetik karakterine katkıda bulunması gereken her türlü kurulumda kullanılır. Dekoratif ve miras tipi elektrik direklerinde kullanılan başlıca malzemeler şunlardır:

• Dökme demir: Viktorya dönemi ve Edward dönemi sokak aydınlatmasında kullanılan geleneksel elektrik direği malzemesi, hâlâ miras koruma projeleri ve otantik dönem görünümü gerektiren yeni kurulumlar için yeniden üretiliyor. Dökme demir elektrik direkleri son derece ağırdır (tipik olarak standart 4 metrelik bir direk için 200 ila 600 kg) ve paslanmayı önlemek için düzenli boya bakımı gerektirir, ancak modern malzemelerin taklit edemeyeceği bir görsel karakter sağlarlar. Çelik veya alüminyum direkleri ezebilecek darbe hasarlarına karşı dayanıklıdırlar.
• Alüminyum döküm: Modern dekoratif elektrik direkleri, geleneksel dökme demir tasarımlarının görsel profillerini, çok daha hafif (dökme demirin ağırlığının yaklaşık üçte biri kadar), boyasız korozyona dayanıklı ve tasarım esnekliği için herhangi bir toz boya renginde mevcut olan dökme alüminyumla kopyalıyor. Dökme alüminyum dekoratif elektrik direkleri, modern malzeme özellikleriyle birlikte miras estetiği sağladıkları için yeni dekoratif sokak aydınlatma kurulumları için baskın seçimdir.
• Fiberglas takviyeli polimer (FRP): FRP dekoratif elektrik direkleri, alüminyumun bile kabul edilemez bakım gerektireceği kıyı, kimya tesisleri ve diğer aşındırıcı ortamlarda ve hiçbir metalik bileşenin tolere edilemeyeceği uygulamalarda kullanılır. FRP direkler her renk ve yüzey dokusunda üretilebilmekte olup her türlü atmosferik ortamda sıfır korozyon riskine sahiptir.

Bükülmüş Beton Direkler

Bükülmüş beton direkler, gelişmekte olan pazarlarda ve çok düşük maliyetleri ve sıfır bakım gereksinimlerinin, ağır ağırlık ve sınırlı estetik esneklik gibi dezavantajlarına ağır bastığı gelişmiş pazarlardaki bazı yüksek trafikli otoyol uygulamalarında kullanılan elektrik direği türlerinin önemli bir kategorisidir. Öngerilmeli eğrilmiş beton direkler, karışımın öngerilmeli bir çelik tel çekirdek etrafında pekiştirilmesi için merkezkaç kuvveti kullanan bir dönen silindirik kalıba beton dökülerek üretilir. Ortaya çıkan direk güçlüdür, dayanıklıdır ve yüzey bakımı gerektirmez, ancak çok ağırdır, uzak bölgelere taşınması zordur ve üretimden sonra toz boyayla kaplanamaz veya kolayca değiştirilemez.

Ticari Uygulamalara Yönelik Sekizgen ve Yuvarlak Çelik Direkler

Orta düzeyde yapısal performansın ve rekabetçi maliyetin önemli olduğu otoparklar, ticari mülkler ve hafif sanayi tesisleri için sekizgen düz çelik direkler yaygın olarak kullanılmaktadır. Sekiz kenarlı kesit, eşdeğer duvar kalınlığına sahip dairesel kesitlere göre rüzgarın neden olduğu titreşime karşı daha iyi direnç sağlar çünkü sekizgen geometri, dairesel kutupların belirli rüzgar hızlarında salınmasına neden olan girdap dökülmesini kırar (yüksek rüzgarlı bölgelerde dairesel direk kurulumlarında yorulma arızalarına neden olan, Karman girdap rezonansı adı verilen bir olgu).

Elektrik Direği Türleri: Karşılaştırma Tablosu

Güneş Direkleri: Entegre Güneş Enerjili Aydınlatma Nasıl Çalışır?

Güneş Direkleri geleneksel bir ışık direğinin yapısal işlevini, armatüre güç sağlamak için elektrik enerjisi üreten entegre bir Güneş Paneli, gün ışığında toplanan enerjiyi gece kullanılmak üzere depolayan bir pil sistemi ve güneş ışınımındaki günlük değişikliklere bakılmaksızın güvenilir aydınlatma saatlerini en üst düzeye çıkarmak için Güneş Paneli, pil ve armatür arasındaki enerji akışını yöneten akıllı bir kontrol cihazı ile birleştirir.

Güneş Direği Sisteminin Temel Bileşenleri

Her Solar Pole sistemi aşağıdaki bileşenleri entegre eder ve her bileşenin spesifikasyonu sistemin güvenilirliğini, özerkliğini (şarj etmeden art arda kaç bulutlu gün çalışabileceğini) ve toplam maliyetini belirler:

• Güneş Paneli: Güneş ışığını DC elektrik enerjisine dönüştüren fotovoltaik modül. %20 ila %23 verimliliğe sahip monokristal silikon paneller, Güneş Direği uygulamaları için standart özelliktir çünkü birim alan başına daha yüksek verimlilikleri, belirli bir güç çıkışı için daha küçük panel boyutlarına izin verir, bu da direk üzerindeki rüzgar yükünü azaltır ve Güneş Panelinin direk yüksekliğine göre görsel oranını iyileştirir. Güneş Direkleri için panel güç değerleri, küçük yol aydınlatma direkleri için 30 watt'tan, yüksek güçlü yol aydınlatma Güneş Direkleri için 400 watt veya daha fazlasına kadar değişir.
• Pil depolama sistemi: Güneş Panelinin ürettiği elektrik enerjisini gece ve bulutlu dönemlerde kullanılmak üzere depolar. Lityum demir fosfat (LiFePO4) piller, uzun çevrim ömürleri (5 ila 11 yıllık günlük döngüyü temsil eden 2.000 ila 4.000 tam şarj-deşarj döngüsü), termal kararlılıkları ve yüksek enerji yoğunluğu nedeniyle Solar Pole uygulamaları için mevcut standarttır. Kurşun-asit aküler hala maliyete duyarlı uygulamalarda kullanılmaktadır ancak daha sık değiştirilmeleri gerekir (genellikle 2 ila 4 yılda bir) ve önemli ölçüde daha düşük çevrim ömrüne sahiptirler.
• LED armatür: LED'in yüksek ışık verimliliği (yol ve alan armatürleri için tipik olarak watt başına 130 ila 180 lümen) nedeniyle yeni Solar Pole kurulumlarında neredeyse evrensel olarak LED olan ışık çıkış cihazı, belirli bir aydınlatma seviyesi için gerekli olan Solar Paneli ve pil boyutunu en aza indirir ve bu da tüm Solar Pole sisteminin sermaye maliyetini doğrudan azaltır.
• Şarj kontrolörü: Pilin Güneş Panelinden şarj edilmesini yöneten elektronik cihaz, aşırı şarjı ve aşırı deşarjı önler ve modern sistemlerde, güneş enerjisi girişinin azaldığı dönemlerde sistemin özerkliğini en üst düzeye çıkarmak için kalan pil şarj durumuna, gece saatine ve hareket algılama girişlerine göre LED armatürün uyarlanabilir karartmasını kontrol eder.

Güneş Direklerinin Şebekeye Bağlı Aydınlatmaya Göre Avantajları

• Şebeke bağlantısı gerekmez: Güneş Direkleri, geleneksel şebekeye bağlı aydınlatma sisteminin toplam kurulu maliyetinin genellikle %40 ila %60'ını temsil eden yer altı elektrik kabloları için kanal açma inşaat maliyetini ortadan kaldırır. Uzak konumlardaki kurulumlar için, elektrik altyapısının bulunmadığı yeni yol düzenlemeleri boyunca veya şebeke bağlantı maliyetlerinin özellikle yüksek olduğu yerlerde, bu inşaat maliyetinin ortadan kaldırılması Güneş Direklerini ekonomik açıdan rekabetçi veya şebekeye bağlı alternatiflerden üstün kılmaktadır.
• Devam eden sıfır elektrik maliyeti: Güneş Paneli gerekli tüm elektrik enerjisini serbest güneş ışınımından ürettiğinden, sermaye maliyeti geri kazanım döneminin ardından Güneş Direkleri sıfır elektrik enerjisi maliyetiyle çalışır. Elektrik tarifelerinin yüksek olduğu piyasalardaki belediyeler için bu devam eden maliyet tasarrufu, Güneş Direği kurulumunun 15 ila 25 yıllık hizmet ömrü boyunca önemli bir mali avantajı temsil ediyor.
• Hızlı dağıtım: Güneş Direği kurulumları, şebekeye bağlı eşdeğerlerine göre önemli ölçüde daha hızlı tamamlanabilir çünkü şebeke bağlantısı sağlamak için elektrik tesisatının kullanılabilirliğine bağlı değildir. Bu avantaj, acil durum aydınlatma dağıtımları, geçici etkinlik aydınlatması ve kalıcı elektrik şebekesi altyapısı kurulmadan önce faaliyete geçmesi gereken yeni geliştirme altyapısı için özellikle önemlidir.

Güneş Direklerinin Sınırlamaları ve Tasarım Kısıtlamaları

• Konuma bağlı güneş kaynağı: Güneş Direkleri, yeterli güneş ışınımına sahip yerlerde (yıllık en yoğun güneş saatleri günde 4 saatin üzerinde) güvenilir performans sağlar, ancak bunların güvenilirliği, en yoğun güneş saatlerinin uzun süreler boyunca günde 1 ila 2 saatin altına düşebileceği kış aylarında kuzey enlemlerinde (55 derece Kuzey'in üzerinde) sorunlu hale gelir. Bu lokasyonlarda güvenilir kış işletimi için çok büyük Güneş Paneli ve akü sistemleri gereklidir, bu da sermaye maliyetini önemli ölçüde artırır ve potansiyel olarak şebekeye bağlı alternatifleri daha ekonomik hale getirir.
• Gölgeleme hassasiyeti: Güneş Direği üzerindeki Güneş Paneli sabit bir yüksekliğe ve yönelime monte edilir ve kurulumdan sonra alanın ağaçlar, yeni binalar veya diğer yapılar tarafından gölgelenmesi durumunda yeniden konumlandırılamaz. Bir Güneş Panelinin kısmi gölgelenmesi bile enerji çıkışını önemli ölçüde azaltabilir, çünkü çoğu standart Güneş Paneli konfigürasyonu, gölgeli hücrelerin bağlantısını etkili bir şekilde kesen baypas diyotları kullanır, bu da panelin çıkışını tek başına gölgeli alan oranından daha fazla azaltır.
• Pil değiştirme maliyeti: Yalnızca lamba ve sürücü bakımı gerektiren şebekeye bağlı armatürlerin aksine Solar Pole sistemleri, akü kimyasına ve deşarj döngüsünün derinliğine bağlı olarak her 5 ila 10 yılda bir akü değişimi gerektirir. Bu pil değiştirme maliyetinin, Güneş Direkleri ile şebekeye bağlı alternatifler arasındaki toplam yaşam döngüsü maliyet karşılaştırmasına dahil edilmesi gerekir.

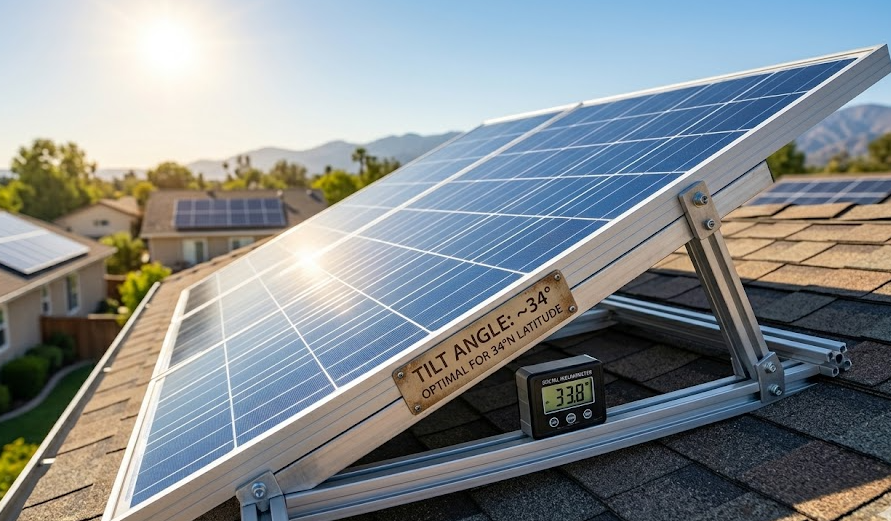

Güneş Panelleri İçin Optimum Açı: Fizik ve Pratik Kurallar

Güneş panelleri için optimum açı, sabit eğimli Güneş Panelinin belirli bir coğrafi konum için tüm yıl boyunca maksimum toplam güneş ışınımını yakaladığı eğim açısıdır (yataydan ölçülür). Bu açı, kurulumun enlemi ve yıl boyunca güneş eğiminin değişimi ile belirlenir.

Latitude Neden Güneş Panelleri için Optimum Açıyı Belirliyor?

Güneş öğle vaktinde (gökyüzündeki en yüksek seviyede ve Kuzey Yarımküre'de tam güneydeyken) güneşin gökyüzündeki yüksekliği, gözlemcinin enlemine ve mevsime göre değişir. Ekvatorda (enlem 0 derece), ekinokslar sırasında güneş öğle saatlerinde doğrudan tepeden geçer. 45 derece Kuzey enleminde (Minneapolis, Minnesota veya Milan, İtalya'nın yaklaşık enlemi), ekinokslar sırasında güneş öğle saatlerinde güneş ufkun 45 derece üzerindedir ve kışın daha düşük, yazın daha yüksektir.

Sabit eğimli bir Güneş Paneli, güneş ışınlarına dik olarak yönlendirildiğinde maksimum güneş ışınımını yakalar. Güneşin yıl boyunca ortalama yükselme açısı enlemin tamamlayıcısına (90 derece eksi enlem) eşit olduğundan, belirli bir konumdaki güneş panelleri için optimum açı yaklaşık olarak yerel enlem açısına eşittir. 35 derece Kuzey enleminde (yaklaşık olarak Los Angeles, Kaliforniya veya Tokyo, Japonya enleminde), optimum yıllık eğim açısı yaklaşık 33 ila 37 derecedir. 51 derece Kuzey enleminde (yaklaşık olarak Londra, İngiltere veya Calgary, Kanada enleminde), optimum yıllık eğim açısı yaklaşık 49 ila 53 derecedir.

Yıllık Verimin Maksimuma Çıkarılması için Hassas Optimum Açı Hesabı

NREL ve PVWatts aracından elde edilen araştırma ve simülasyon verileri, çoğu yerde yıllık verim maksimizasyonu için enlem ve optimum eğim açısı arasındaki ampirik ilişkinin aşağıdaki modeli takip ettiğini doğrulamaktadır:

• 0 ila 25 derece arasındaki enlemler için: Optimum eğim açısı, enlemin yaklaşık 0,87 katı artı 3,1 dereceye eşittir. 20 derece enlemde bu, yaklaşık 20,5 derecelik optimum eğim sağlar.
• 25 ila 50 derece arasındaki enlemler için: Optimum eğim açısı yaklaşık olarak enlem artı 2 ila 5 dereceye eşittir. 40 derece enlemde optimum eğim yaklaşık 42 ila 45 derecedir.
• 50 derecenin üzerindeki enlemler için: Optimum yıllık eğim açısı genellikle 50 ila 55 derecedir; ancak kışın eğimi artıran ve yazın azaltan mevsimsel optimizasyon stratejileri, bu yüksek enlem konumlarında sabit açı optimumunun üzerinde yıllık verimi artırabilir.

Optimum açıdan artı veya eksi 5 derece sapmanın getirdiği verim cezası genellikle yıllık hasatın yalnızca %1 ila %3'üdür. Bu, yapısal kolaylık, estetik veya bir Güneş Kutbu üzerinde sabit açılı bir braket ihtiyacı gibi pratik kısıtlamaların, önemli bir enerji üretiminden ödün vermeden karşılanabileceği anlamına gelir. Optimumdan 10 ila 15 dereceden daha büyük sapmalar için verim cezası daha da önemli hale gelir; özellikle de optimum eğimden 20 derecelik bir sapmanın yıllık verimi %5 ila %10 azalttığı Kuzey Yarımküre'deki güneye bakan paneller için.

ABD Bölgesine Göre Optimum Yıllık Eğim Açıları

Güneş Paneli Direction by Zip Code: How to Find Your Site-Specific Optimal Orientation

Amerika Birleşik Devletleri'ndeki herhangi bir konum için posta koduyla kesin güneş paneli yönünü bulmak, belirli coğrafi koordinatlarda bir Güneş Paneli için optimum yönlendirmeyi ve tahmini yıllık enerji verimini hesaplayan, kamuya açık güneş kaynağı analiz araçlarından birinin kullanılmasını gerektirir. En yetkili ve yaygın olarak kullanılan araç, çevrimiçi olarak ücretsiz olarak kullanılabilen ve ABD'nin herhangi bir yerindeki bir Güneş Paneli sistemi için beklenen yıllık AC enerji çıkışını ve kapasite faktörünü hesaplayan NREL'in PVWatt Hesaplayıcısıdır.

Posta Koduna Göre Güneş Paneli Yönü için NREL PVWatt Nasıl Kullanılır

1. pvwatts.nrel.gov adresindeki PVWatt Hesaplayıcısına gidin ve konum arama alanına posta kodunuzu veya adresinizi girin. Araç, en yakın güneş kaynağı veri istasyonunu belirleyecek ve konumunuza ilişkin güneş ışınımı verilerini yükleyecektir.
2. Sistem kapasitesini girin Değerlendirdiğiniz Güneş Panelinin değeri (panelin veya dizinin DC watt tepe değeri). Tek bir Solar Pole sistemi için bu 100 ila 200 watt olabilir; büyük bir çatı veya zemine monte dizi için bu kilowatt veya megawatt olabilir.
3. Eğim açısını ayarlayın enleminize eşit bir değere getirin (iyi bir başlangıç yaklaşımı) ve azimutu 180 dereceye (Kuzey Yarımküre'de gerçek güney) ayarlayın. Görüntülenen tahmini yıllık enerji çıktısına dikkat edin.
4. Eğim açısını değiştirin Enleminizin üstünde ve altında 5 derecelik artışlarla yıllık enerji üretimindeki değişimi gözlemleyin. Maksimum yıllık enerji çıkışını sağlayan eğim açısı, güneş panelleri için sahanıza özel optimum açıdır.
5. Yönün gerçek güney olduğunu doğrulayın (PVWatts kuralına göre azimut 180 derece), manyetik güney değil. Gerçek güney ile manyetik güney (manyetik sapma) arasındaki fark konuma göre değişir: Amerika Birleşik Devletleri'nin doğusunda, manyetik kuzey, gerçek kuzeyin yaklaşık 10 ila 15 derece batısındadır; bu, gerçek güneyi bulmak için güney pusulasının okunmasının düzeltilmesi gerektiği anlamına gelir.

Kıta ABD'sinin çoğu konumu için, PVWatt'ın optimum eğim açısı sonucu, saha enleminin 2 ila 4 derece arasında olacaktır; bu, pratik bir başlangıç ​​noktası olarak enlem eşittir optimum eğim kuralını doğrular. Belirli mevsimlerde belirgin bulut örtüsüne sahip yerler (yoğun kış bulutlu Kuzeybatı Pasifik gibi), güneş kaynağının dört mevsim boyunca eşit şekilde dağılmaması nedeniyle basit enlem kuralından biraz farklı bir optimum gösterebilir.

Güneş Paneli Direction for Solar Poles: Practical Mounting Considerations

Bir Güneş Panelini bir Güneş Direğine monte ederken, direğe monte braket tasarımında PVWatt'tan hesaplanan en uygun yönlendirme uygulanmalıdır. Bununla birlikte, Solar Pole kurulumlarının bazen teorik optimumu değiştiren belirli pratik kısıtlamaları vardır:

• Güneş Panelindeki rüzgar yükü: Bir direğe eğim açısıyla monte edilen bir Güneş Paneli rüzgar yelkeni görevi görür ve direk üzerinde panel alanı ve eğim açısıyla artan önemli bir yanal kuvvet üretir. 45 derecenin üzerindeki enlemlerde, 45 ila 50 derecelik optimum eğim açıları, daha düşük eğim açılarına göre daha yüksek rüzgar yükleri üretir; bu da daha güçlü bir direk kesiti veya temel spesifikasyonu gerektirebilir. Yüksek rüzgarlı bölgelerde, rüzgar yükünü kabul edilebilir seviyelere indirmek için teorik optimumun 10 ila 15 derece altındaki pratik bir eğim benimsenebilir ve yıllık enerji veriminde küçük bir (%2 ila %5) azalma kabul edilebilir.
• Direk veya armatür kolundan gölgeleme: Direk yapısının kendisi ve armatür kolu günün belirli saatlerinde, özellikle de güneşin alçakta olduğu sabahın erken saatlerinde ve öğleden sonra geç saatlerde ve direğin gölgesini panel üzerine getirecek bir açıda Güneş Paneli üzerinde gölge oluşturabilir. Direğe panel yerleşimi, yüksek ışınımlı öğle saatlerinde önemli bir gölgelemenin meydana gelmediğini doğrulamak için kurulum enlemi için aşırı güneş açılarında kendi kendine gölgeleme açısından değerlendirilmelidir.
• Yol yönü hizalaması: Yollar boyunca kurulan Güneş Direklerinin yönelimleri yol hizalaması nedeniyle kısıtlanabilir ve yol tam olarak doğu-batı yönünde ilerlemeyebilir. Kuzey-güney yolu boyunca uzanan Güneş Kutbu üzerindeki Güneş Paneli, yola doğru çıkıntı yapmadan güneye bakamaz. Bu gibi durumlarda panel yönelimi tipik olarak kurulumun mekansal kısıtlamaları dahilinde elde edilebilecek maksimum güneye bakan açıya ayarlanır.

Şebekeden Bağımsız Aydınlatma Projeleri için Güneş Direklerinin Belirlenmesi: Komple Sistemin Boyutlandırılması

Şebekeden bağımsız aydınlatma için bir Güneş Direğinin doğru boyutlandırılması, sistemin enerji talebinin (LED armatür güç değerinden ve gece başına gerekli çalışma saatinden), sahada mevcut olan güneş enerjisinin, gerekli özerklik için gereken akü depolamasının (sistemin güneş olmadan çalışması gereken ardışık bulutlu günlerin sayısı) ve sahanın tipik güneş koşulları altında aküyü güvenilir bir şekilde şarj etmek için gereken Güneş Paneli alanının hesaplanmasını gerektirir.

Adım Adım Güneş Direği Sistemi Boyutlandırması

1. Gecelik enerji talebini belirleyin: Watt cinsinden LED armatür gücünü, gece başına gereken çalışma saatiyle çarpın. Gecede 12 saat çalışan 60 watt'lık bir LED armatür, gece başına 720 watt-saat (0,72 kWh) enerji gerektirir.
2. Gerekli pil kapasitesini belirleyin: Gecelik enerji talebini gerekli özerklik günleriyle (çoğu ticari Solar Pole uygulaması için genellikle 3 ila 5 gün) çarpın ve pilin deşarj derinliğine bölün (LiFePO4 için maksimum %80). 5 günlük özerklik için: 720 Wh x 5 gün bölü 0,80 = 4.500 Wh (4,5 kWh) pil kapasitesi gerekir.
3. Minimum Güneş Paneli kapasitesini belirleyin: Güneş Paneli, güneş geri geldiğinde aküyü minimum şarj durumundan (yukarıdaki örnekte birbirini takip eden 5 bulutlu gün sonrasında) makul bir zaman dilimi içerisinde yeniden şarj etmeli ve aynı zamanda günlük çalışma enerjisini de sağlamalıdır. Tesisin PVWatt cinsinden ortalama günlük yoğun güneşlenme saatlerini kullanarak, minimum panel watt-tepe değerini elde etmek için toplam günlük enerji ihtiyacını (şarj rezervi artı çalışma enerjisi) yoğun güneş saatlerine bölün.
4. Tasarım kenar boşluğunu uygulayın: Panel kirlenmesini, sıcaklıktaki azalmayı, kablo kayıplarını ve denetleyici verimsizliğini hesaba katmak için hesaplanan minimum panel boyutuna %20 ila %30'luk bir tasarım marjı ekleyin. Bu marj, bu kayıp faktörleri biriktikçe sistemin tasarım ömrü boyunca güvenilir performans sağlar.

Sıkça Sorulan Sorular

1. Standart konut caddeleri için aydınlatma direklerinin yüksekliği ne kadardır?

Standart konut sokak lambası direkleri tipik olarak 5 ila 8 metre (16 ila 26 fit) 6 ila 8 metre arası tek şeritli taşıt yolu genişliğine sahip standart konut caddeleri için en yaygın olarak belirtilen yükseklik 6 metredir. Bu yükseklikte, tip II veya tip III fotometrik dağılımlara sahip standart LED yol armatürleri, 25 ila 35 metrelik direk aralıklarında konut caddeleri için hedef aydınlatmayı (geçerli yol aydınlatma standardına bağlı olarak tipik olarak 5 ila 15 lüks ortalama muhafaza edilen aydınlatma) sağlar.

2. Modern kentsel ortamlarda kullanılan ana elektrik direği türleri nelerdir?

Modern kentsel ortamlardaki ana elektrik direği türleri şunlardır: genel yol aydınlatması için galvanizli çelik konik direkler (yapısal performans ve düşük maliyet kombinasyonundan dolayı dünya çapında en yaygın kullanılan tip); bakım gerektirmeden korozyon direnci gerektiren kıyı ve birinci sınıf kurulumlar için alüminyum konik direkler; estetiğin fonksiyon kadar önemli olduğu şehir merkezleri, plazalar ve alışveriş caddeleri için dökme alüminyum dekoratif direkler; Kimyasal olarak agresif ortamlar için FRP kompozit direkler; ve minimum bakımın ve çok düşük maliyetin temel faktörler olduğu gelişmekte olan pazarlarda beton direkler örüyoruz. Güneş Direkleri, Güneş Paneli ve pil bileşenlerinin eklenmesiyle bu yapısal formlardan herhangi birinde yapılandırılabilen, büyüyen bir kategoriyi temsil eder.

3. 35 derece Kuzey enlemindeki güneş panelleri için optimum açı nedir?

35 derece Kuzey enleminde (yaklaşık olarak Los Angeles, Kaliforniya; Dallas, Teksas; veya Tokyo, Japonya), maksimum yıllık enerji verimi için güneş panelleri için optimum açı, yataydan yaklaşık 33 ila 37 derecedir; bu, yerel enlem açısına yakın ancak biraz üzerindedir. Bu eğim, bu enlemde yaz ve kış güneş yolları arasındaki asimetrinin bir sonucudur: Yaz, daha düşük eğim açılarında yakalanabilecek uzun günlere sahip çok yüksek bir güneş açısı getirirken, kış, daha yüksek eğim açılarından yararlanan kısa günlere sahip düşük bir güneş açısı getirir ve optimum yıllık denge, bu orta enlem konumlarında enlem açısının biraz üzerine düşer.

4. Belirli konumum için güneş paneli yönünü posta koduna göre nasıl bulabilirim?

Güneş paneli yönünü posta koduna göre bulmanın en doğru yöntemi pvwatts.nrel.gov adresindeki NREL PVWatt Hesaplayıcısını kullanmaktır. Posta kodunuzu girin, panel azimutunu 180 dereceye (gerçek güney) ayarlayın, eğim açısını 5 derecelik artışlarla değiştirin ve her eğimdeki yıllık enerji çıkışını not edin. Maksimum yıllık üretim sağlayan eğim, güneş panelleri için sahanıza özel optimum açıdır. PVWatts azimutunun gerçek kuzeyi sıfır olarak kullandığını, dolayısıyla 180 derecenin gerçek güneye karşılık geldiğini unutmayın. Manyetik güney, paneli yönlendirmek için pusula kullanıyorsanız uygulanması gereken yerel manyetik sapma değeri nedeniyle gerçek güneyden farklıdır.

5. Güneş Direkleri nasıl çalışır ve ne kadar dayanır?

Güneş Direkleri, direk yapısına monte edilmiş bir Güneş Paneli aracılığıyla güneş enerjisini toplayarak, enerjiyi yerleşik bir batarya sisteminde depolayarak ve depolanan enerjiyi gece saatlerinde bir LED armatürü çalıştırmak için kullanarak çalışır. Akıllı bir şarj kontrol cihazı, güvenilirliği en üst düzeye çıkarmak için armatürün parlaklığını pil durumuna ve gecenin saatine göre uyarlayarak enerji akışını yönetir. Yapısal direk bileşenleri, geleneksel elektrik direklerine göre 20 ila 30 yıllık hizmet ömrüne sahiptir. Güneş Panelinin tipik performans garantisi ömrü 25 yıldır. LED armatürlerin ömrü 50.000 ila 100.000 saattir. LiFePO4 pillerin her 7 ila 10 yılda bir değiştirilmesi gerekir; bu, Solar Pole'un yaşam döngüsündeki en sık bakım olayıdır.

6. Güneş Direkleri şebekeye bağlı aydınlatmaya göre daha uygun maliyetli midir?

Güneş Direkleri, yer altı elektrik kabloları için kanal açma maliyetinin yüksek olduğu, kurulum sahasının mevcut elektrik altyapısından uzak olduğu veya geçerli elektrik tarifesinin yüksek olduğu durumlarda genellikle şebeke bağlantılı aydınlatmaya göre daha uygun maliyetlidir. Bir Solar Pole sisteminin sermaye maliyeti tipik olarak kutup başına şebekeye bağlı eşdeğerinden %30 ila %60 daha yüksektir, ancak bu prim, kanal açma inşaat maliyetinin (tipik olarak toplam şebekeye bağlı kurulum maliyetinin %40 ila %60'ını temsil eder) ve sistemin hizmet ömrü boyunca devam eden elektrik maliyetlerinin ortadan kaldırılmasıyla dengelenir. Şebeke bağlantı maliyetlerinin ve elektrik tarifelerinin düşük olduğu yerler için ekonomi, şebekeye bağlı sistemleri tercih ediyor.

7. Güneş Panelini doğru açıya eğdiğimde yönü önemli olur mu?

Evet, bir Güneş Panelinin hem eğim açısı hem de yönü (azimutu) enerji verimini en üst düzeye çıkarmak için önemlidir. Kuzey Yarımküre'de, bir Güneş Paneli, güneşin gökyüzündeki yoluna maruz kalmayı en üst düzeye çıkarmak için tam güneye (azimut 180 derece) bakmalıdır. Gerçek güneyin doğusuna veya batısına bakmak, yıllık enerji çıkışını önemli ölçüde azaltır: Güneydoğuya veya güneybatıya bakan bir panel (gerçek güneye 45 derece sapmış), optimum eğimde gerçek güneye bakan bir panelin enerjisinin yaklaşık %90 ila %93'ünü yakalar. Gerçek doğuya veya batıya bakan bir panel, optimum güneye bakan panelin enerjisinin yalnızca yaklaşık %75 ila %80'ini yakalar. Posta kodu aracıyla güneş paneli yönü, yerel faktörleri hesaba katarak herhangi bir konum için gerçek güneyi doğrular.

8. Güneş Direği ile güneş enerjisi bağlantılı geleneksel ışık direği arasındaki fark nedir?

Bir Güneş Direği, Güneş Panelinin, pilin, kontrol cihazının ve aydınlatma armatürünün tamamının tek bir sistem olarak birlikte çalışacak şekilde tasarlandığı ve tasarlandığı, Güneş Panelinin rüzgar yükünü taşıyacak ve pil bölmesini kutup tabanına veya amaca yönelik tasarlanmış bir mahfazaya entegre edecek şekilde tasarlanmış kutup yapısına sahip, tamamen entegre, bağımsız bir aydınlatma sistemidir. Ayrı bir güneş enerjisi bağlantısına sahip geleneksel bir ışık direği, direğin orijinal olarak şebekeye bağlı hizmet için tasarlandığı ve daha sonra düşünülerek bir Güneş Panelinin eklendiği, genellikle yüzeye monte edilmiş bir pil kutusu ve yapısal olarak entegre olamayabilen veya direğin coğrafi konumu ve aydınlatma gereksinimleri için en uygun şekilde belirlenemeyen şarj kontrol cihazıyla birlikte bir Güneş Panelinin eklendiği hibrit bir düzenlemedir. Amaca yönelik olarak üretilen Güneş Direkleri çoğu uygulamada dönüştürülmüş geleneksel direklere göre daha iyi performans, daha iyi estetik ve daha uzun hizmet ömrü sağlar.

9. Güneş Direkleri daha az güneş ışığı alan kuzey eyaletlerinde güvenilir bir şekilde çalışabilir mi?

Güneş Direkleri Minnesota, Wisconsin, Michigan ve Kuzeybatı Pasifik dahil olmak üzere kuzey eyaletlerinde güvenilir bir şekilde çalışabilir, ancak bu bölgelerdeki daha düşük kış güneşi kaynaklarına uygun şekilde boyutlandırılmaları gerekir. Kuzey Güneş Direği kurulumları için temel tasarım uyarlamaları şunları içerir: kısa kış günlerinde yeterli enerjiyi yakalamak için daha büyük Güneş Paneli kapasitesi (güney kurulumlarında tipik olarak panel-yük oranının 1,2'den 1,5'e 2,0'dan 3,0'a veya daha yükseğe çıkarılması); uzun süreli bulutlu dönemlerde gereken çok günlük özerkliği sağlamak için daha büyük pil kapasitesi; özerkliği genişletmek için kaynakların düşük olduğu dönemlerde armatür çıkışını azaltan uyarlanabilir karartma kontrolörleri; ve paneli enlem açısından daha dik bir şekilde eğerek kış enerjisi yakalamaya öncelik vermek için güneş panelleri için optimum açının dikkatli bir şekilde optimizasyonu ve daha iyi kış performansı karşılığında yaz veriminde bir miktar azalmanın kabul edilmesi.

10. Rüzgar yükü, geleneksel aydınlatma direklerine kıyasla Güneş Direği tasarımını nasıl etkiler?

Bir Güneş Direği üzerindeki rüzgar yükü, eşdeğer yükseklikteki geleneksel bir ışık direğine göre önemli ölçüde daha yüksektir çünkü direğe monte edilen Güneş Paneli bir yelken görevi görür ve rüzgar panel yüzüne dik olarak estiğinde önemli miktarda yanal kuvvet üretir. Yaklaşık 1,0 metre x 1,7 metre boyutlarındaki 200 watt'lık monokristal Güneş Paneli, rüzgara 1,7 metrekarelik bir öngörülen alan sunuyor. 45 m/s tasarım rüzgar hızında (ASCE 7 kategori II rüzgar bölgesi için tipik bir değer), bu panel yüzeyi, direk yapısı ve temel tarafından karşılanması gereken panel braketi ve direk tepesinde yaklaşık 2.500 ila 3.500 Newton'luk bir rüzgar kuvveti üretir. Bu ek yükleme tipik olarak, eşdeğer yükseklikteki geleneksel bir direğe kıyasla %20 ila %40 daha fazla bir direk duvar kalınlığı ve daha yüksek devrilme momentine direnmek için daha derin gömme derinliğine veya daha büyük beton taban çapına sahip bir temel gerektirir.

Sokak Lambası Boyutları ve Direk Yükseklikleri: Her Uygulamaya Doğrudan Cevaplar

Sokak lambalarının yüksekliği tipik olarak 5 metre (16 feet) ila 12 metre (40 feet) arasında değişir; konut yollarında 5 ila 8 metre direk kullanılır, arteriyel ve toplayıcı yollarda 8 ila 10 metre direk kullanılır ve otoyollar veya büyük kavşaklarda 10 ila 14 metre yüksekliğinde direk direkleri kullanılır. Bir sokak lambasının tam yüksekliği keyfi değildir: yol genişliği, yol yüzeyinde gerekli aydınlatma düzeyi, montaj düzeni (tek kollu, çift kollu veya orta orta refüj) ve üst tarafa monte edilen armatürün ışık dağıtım düzeni ile belirlenir. Bu ilişkileri anlamak, mühendislerin, belediyelerin, peyzaj tasarımcılarının ve mülk geliştiricilerin, kurulumdan sonra aydınlatma eksikliklerini keşfetmek yerine, en başından itibaren doğru direk yüksekliğini belirlemelerine olanak tanır.

Sokak lambalarının ne kadar uzun olduğu sorusu birkaç farklı bağlamda gündeme geliyor: altyapı planlaması, özel geliştirme, mevcut direklerin değiştirilmesi, miras sokak manzaralarının eşleştirilmesi ve şebekeden bağımsız alanlar için hepsi bir arada güneş enerjisi aydınlatmalarının belirlenmesi. Her bağlamın kendine özgü yönetim standartları ve pratik kısıtlamaları vardır ve bu kılavuz, geniş genellemeler yerine spesifik verilerle bunların hepsini ele almaktadır. Ayrıca, aydınlatma spesifikasyonuna yönelik bir karar çerçevesi olarak, direğe monte güneş enerjisi aydınlatma sistemleri için güneş paneli yönü ve açısı arasındaki ilişkiyi, bahçe aydınlatma direkleri ve çit direği güneş ışıklarının boyutları ve uygulamalarını ve LED Sokak Lambaları, HPS Sokak Lambaları ve Solar Hepsi Bir Arada Işıklar arasındaki temel farkları kapsar.

Sokak Lambaları Ne Kadar Uzundur: Yola ve Uygulama Türüne Göre Yükseklik Standartları

Lamba direğinin yüksekliği yol sınıflandırma standartlarına, ulusal aydınlatma tasarım kurallarına ve EN 13201 (Avrupa), ANSI/IES RP-8 (Kuzey Amerika) ve AS/NZS 1158 (Avustralya ve Yeni Zelanda) gibi standartlarda yayınlanan aydınlatma gereksinimlerine tabidir. Bu standartlar, her yol kategorisi için minimum ortalama korunan aydınlatma değerlerini tanımlar ve direk yüksekliği, bir aydınlatma tasarımcısının minimum kurulum maliyetiyle uyumluluğu sağlamak için optimize ettiği temel tasarım değişkenlerinden biridir.

Konut ve Yerel Yol Sokak Lambaları: 5 ila 8 Metre

Konutların bulunduğu caddelerde, çıkmaz sokaklarda, ortak yüzeylerde ve taşıt yolu genişliği 5 ila 8 metre olan yerel erişim yollarında, 5 ila 6 metre yükseklik aralığındaki direkler standarttır. Bu yükseklikte, orta atım dağılımına sahip bir armatür, 6 ila 8 metrelik bir yol genişliğini 25 ila 30 metre aralıklarla aydınlatabilir ve çoğu ulusal standartta konut yolları için belirlenen 5 ila 10 lüks minimum yatay aydınlatma gereksinimini karşılayabilir. 6 metrelik bir direk, Birleşik Krallık, Avrupa ve Asya'nın birçok yerinde konut sokak aydınlatması için en yaygın yüksekliktir Yoğun kentsel sokak desenleri, geniş aralıklı uzun direklere göre daha yakın aralıklarla daha kısa direkleri tercih eder.

Amerika Birleşik Devletleri'nde, 7,6 metre (25 fit) ila 9,1 metre (30 fit) aralığındaki konut direk yükseklikleri daha yaygındır; bu, daha geniş yol kesitlerini ve Kuzey Amerika banliyö cadde tasarımına özgü daha büyük aksaklıkları yansıtır. Tarihi semtlerde ve şehir merkezi ortamlarında kullanılan dekoratif direk türleri, yaya odaklı sokak manzaraları için doğru görsel ölçeği elde etmek amacıyla genellikle küresel armatürler veya fener başlıkları ile birlikte 4 ila 5 metrelik daha kısa direkler kullanır.

Kollektör ve Arter Yolu Sokak Lambaları: 8 ila 10 Metre

Taşıt yolu genişliği 9 ila 14 metre olan toplayıcı yollar, tali dağıtım yolları ve kentsel arterler tipik olarak 8 ila 10 metre yükseklik aralığındaki direklerle aydınlatılır. 8 ila 10 metre mesafede, geniş atımlı bir armatür, 30 ila 40 metre aralıklarla tek kademeli veya karşılıklı montaj düzenlemesiyle iki şeritli bir taşıt yolunu kapsayabilir ve toplayıcı ve tali ana yol kategorilerinin 10 ila 30 lüks ortalama aydınlatma gereksinimlerini karşılayabilir. Tek bir uzanma koluna sahip 8 metrelik direk çoğu kentsel ana yol aydınlatma projesi için standart özelliktir Avrupa, Orta Doğu ve Güneydoğu Asya altyapı programları genelinde.

Bu yükseklik sınıfındaki sokak lambası boyutları tipik olarak tabanda 76 ila 114 milimetrelik bir şaft çapını, üstte 42 ila 60 milimetreye kadar sivrilen bir şaft çapını, sıcak daldırma galvanizli Çelik Sokak Lambası Direkleri için 3 ila 5 milimetrelik bir duvar kalınlığını ve süs direkleri için 4 ila 6 milimetreyi içerir. Uzatma kolu, direk ekseninden 0,5 ila 2,5 metre yatay bir çıkıntı ekleyerek, yol yüzeyinde optimum ışık dağılımı için armatürü taşıt yolu üzerinde konumlandırır.

Otoyol ve Yüksek Direk Aydınlatması: 10 ila 45 Metre

Otoyollar, otoyollar, büyük döner kavşaklar ve kavşaklar, geleneksel tek kollu veya çift kollu kolon montajı için 10 ila 14 metre arası direkler kullanır. Liman konteyner sahaları, stadyum otoparkları, spor sahaları ve sanayi sahaları dahil olmak üzere geniş açık alanlar için, 20 ila 45 metrelik yüksek direk direkleri, az sayıda direk konumundan birkaç hektarı aydınlatabilen, halka monteli çoklu armatür dizileri taşır. Her biri 500 watt'lık 12 ila 16 adet LED projektör taşıyan 30 metre yüksekliğindeki bir direk direği, ortalama 30 lüks aydınlatma düzeyinde yaklaşık 2 hektarlık bir alanı aydınlatabilir , yüksek direk sistemlerini çok geniş açık alanlar için aydınlatılan alanın metrekaresi başına en ekonomik çözüm haline getiriyor.

Yüksek direk uygulamalarına yönelik Çelik Direk Direkleri, taban çapı 400 ila 700 milimetre olan konik boru şeklindeki çelik bölümlerden üretilir ve 150 km/s'yi aşan rüzgar yüklerine ve armatür halkası tertibatının dinamik yüklemesine dayanacak şekilde tasarlanmıştır. Bu direkler tipik olarak, yükseltilmiş erişim ekipmanına gerek kalmadan lamba değişimi ve bakımı için armatür halkasının çalışma yüksekliğine indirilmesine olanak tanıyan bir vinç ve indirme cihazıyla donatılmıştır.

Çelik Sokak Lambası Direkleri ve Çelik Direk Direkleri: Malzemeler, Boyutlar ve Yapısal Tasarım

Bir sokak aydınlatma tesisatının yapısal performansı armatür kadar direğe de bağlıdır. Çelik Sokak Aydınlatma Direkleri, küresel sokak aydınlatma altyapısında baskın direk türüdür ve dünya çapındaki tüm yeni direk kurulumlarının tahminen yüzde 70 ila 80'ini oluşturmaktadır. Yüksek mukavemet, tutarlı boyut kalitesi, uzun hizmet ömrü ve alüminyum ve beton direklerin kolayca eşleşemeyeceği özel yükseklik ve konfigürasyonlara göre üretilme yeteneğinin birleşimi nedeniyle. Çelik direklerin temel boyutlarının ve tasarım parametrelerinin anlaşılması, doğru spesifikasyon ve tedarik sağlar.

Standart Direk Boyutları: Şaft, Taban Plakası ve Ankraj Cıvatası Düzeni

Bir standart Çelik Sokak Lambası Direği 8 metrelik bir kurulum için aşağıdaki tipik fiziksel boyutlara sahiptir:

• Sınıfın üzerindeki toplam yükseklik: 8,0 metre (doğrudan gömme direkler için zeminin altına ilave 0,5 ila 0,8 metre gömme veya beton temele 500 ila 700 mm ayarlanmış ankraj cıvatalarıyla taban plakası montajı ile)
• Taban çapı: Konik konik direkler için 100 ila 140 mm; Düz silindirik direkler için 76 ila 114 mm
• Üst çap: 42 ila 60 mm, standart armatür bağlantı ucu boyutlarını kabul edecek boyuttadır (EN 40, Avrupa aydınlatma armatürü uyumluluğu için 42 mm ve 60 mm bağlantı noktası çaplarını belirtir)
• Duvar kalınlığı: Standart yol aydınlatma direkleri için 3,0 ila 5,0 mm; Yüksek rüzgarlı bölgelerdeki veya ağır çift kollu veya büyük armatür konfigürasyonlarını taşıyan direkler için 5,0 ila 8,0 mm
• Taban plakası boyutları: 250 x 250 mm ila 400 x 400 mm, kalınlık 12 ila 20 mm, 200 ila 300 mm cıvata daire çapında dört ankraj cıvatası deliği ile
• Kablo girişi: Kablo yönetimi ve muayene kapısına erişim için yerden 300 ila 500 mm yükseklikte 60 ila 80 mm çapında montaj açıklığı

Çelik Sokak Lambası Direkleri tipik olarak, EN ISO 1461'e göre minimum 85 mikrometrelik (metrekare başına 600 g'ye eşdeğer) çinko kaplamaya kadar sıcak daldırma galvanizleme ile kaplanır ve tipik kentsel ortamlarda 30 ila 50 yıl arasında tasarlanmış bir korozyon koruma ömrü sağlar. Şehir merkezlerinde, parklarda ve miras caddelerinde renk spesifikasyonlarına uygun kurulumlar için galvanizli yüzey üzerine dekoratif toz boya veya ıslak boya uygulanır.

Yüksek Direk ve Spor Aydınlatması için Çelik Direk Direkleri

Çelik Direk Direkleri Yüksek direk uygulamaları için standart üretilmiş ürünler yerine, her bir direğin belirli bir yüksekliğe, rüzgar bölgesine, armatür yüküne ve temel durumuna göre tasarlandığı mühendislik yapıları kullanılır. Çelik Direk Direkleri için temel yapısal parametreler şunları içerir:

• Malzeme sınıfı: Standart yol aydınlatma direkleri için kullanılan S235'e kıyasla S355 veya eşdeğeri yüksek verimli yapısal çelik (minimum akma dayanımı 355 MPa), rüzgar yükleri altında uzun direkler için gereken daha yüksek bükülme momenti kapasitesini sağlar
• Kesit profili: 20 metrenin üzerindeki direkler için sahada birbirine cıvatalanan 2 ila 4 flanşlı bölümden oluşan çok bölümlü konik konik şaft, yasal uzunluk sınırları dahilinde standart düz yataklı römorklarda taşımaya olanak tanır
• Sınıfta taban çapı: 20 ila 45 metre arasındaki direkler için 400 ila 700 mm, şaft yüksekliği boyunca değişen 8 ila 16 mm et kalınlığı
• Temel: 1,5 ila 3 metre çapında ve 4 ila 8 metre derinliğinde betonarme iskele, 8 ila 12 cıvatadan oluşan dairesel düzenlemelerde M36 ila M56 çapında dökme ankraj cıvataları ile

Bahçe Işık Direkleri ve Bahçe Lambası Başlığı Boyutları

Bahçe Işık Direkleri parklar, toplu konutlar, tatil köyleri ve ticari plazalardaki yol ve bahçe alanı aydınlatması için tipik olarak 2,5 ila 4,5 metre arasında değişen, dış mekan direk yüksekliği spektrumunun alt ucunu işgal eder. Bu yüksekliklerde, aydınlatma hedefi yol yüzeyi tekdüzeliğinden görsel ambiyansa, yaya yönelimine ve peyzaj özelliklerinin vurgulu aydınlatmasına doğru kayar; bu da Bahçe Lambası Başlığı tasarımı ve estetiğinin armatürün fotometrik performansı kadar önemli olduğu anlamına gelir.

Standart Bahçe Işık Direkleri dekoratif dökme demir, alüminyum ekstrüzyon veya yuvarlak çelik boru profillerinde mevcuttur. Tipik olarak 3 ila 4 metre yüksekliğinde, süslü yivli ve kaydırmalı braketlere sahip, Viktorya dönemi fener stilindeki dökme demir direkler, miras parkları ve şehir merkezi yayalaştırma planları için standart özelliklerdir. Çağdaş düz veya kavisli profillere sahip, 3 ila 4,5 metre yüksekliğinde ve 76 ila 89 mm ince şaft çapına sahip alüminyum ekstrüzyon direkleri, ticari ve konut geliştirmelerinde modern peyzaj aydınlatması için baskın seçimdir.

3 metrelik bir bahçe direği için bir Bahçe Lambası Başlığı genellikle 15 ila 30 watt'lık bir LED modülü kullanır 2.700 ila 3.000 K sıcak beyaz renk sıcaklığıyla 1.500 ila 3.000 lümen ışık akısı üreten, görsel olarak konforlu ve estetik açıdan göz kamaştıran ışık kalitesi nedeniyle konut ve konaklama peyzaj düzenlemelerinde tercih ediliyor. Armatür mahfazası genellikle temperli cam veya polikarbonat difüzörlü döküm alüminyumdan yapılır ve direk yüzey işlemine uyacak veya onu tamamlayacak şekilde tamamlanır.

Sokak Aydınlatma Türleri: LED Sokak Lambaları, HPS Sokak Lambaları ve Güneş Enerjili Hepsi Bir Arada Işıklar

Arasındaki seçim LED Sokak Lambaları , HPS Sokak Lambaları ve Güneş Enerjili Hepsi Bir Arada Işıklar herhangi bir sokak aydınlatma projesinde en önemli teknik karardır ve önümüzdeki 20 ila 30 yıl için yalnızca ön sermaye maliyetini değil aynı zamanda uzun vadeli enerji maliyetini, bakım yükünü, karbon ayak izini ve kurulumun ışık kalitesini de belirler. LED Sokak Lambaları are now the technically and economically dominant choice for grid-connected street lighting in almost all application categories Solar Hepsi Bir Arada Işıklar, şebeke genişletme maliyetinin fahiş olduğu şebeke dışı ve uzak kurulumlar için gerçekten uygulanabilir ve uygun maliyetli bir çözüm haline geldi.

LED Sokak Lambaları: Verimlilik, Kontrol ve Uzun Hizmet Ömrü

LED Sokak Lambaları artık yüksek basınçlı sodyum (HPS) kaynakları için watt başına 90 ila 120 lümen ve büyük ölçüde değiştirdikleri metal halojenür kaynakları için watt başına 40 ila 70 lümen ile karşılaştırıldığında, en yüksek performanslı ticari ürünler için watt başına 150 ila 200 lümenlik aydınlatma verimliliğine ulaşıyorlar. Bu verimlilik avantajı, belirli bir aydınlatma standardını karşılamak için gereken watt miktarını doğrudan azaltır: 250W HPS Sokak Lambası gerektiren bir yol, genellikle orantılı olarak daha düşük enerji tüketimiyle eşdeğer veya daha yüksek korunan ortalama aydınlatmayı karşılayan 100 ila 150W LED Sokak Lambası tarafından sunulabilir.

HPS Sokak Lambalarını LED Sokak Lambalarıyla değiştirmenin, yalnızca enerji tasarrufuna göre hesaplanan geri ödeme süresi, ticari elektrik tarifelerinde genellikle 3 ila 6 yıldır. ve over a 20-year service life, the total cost of ownership of an LED installation is typically 40 to 60 percent lower than the equivalent HPS installation when maintenance cost savings are included alongside energy savings. LED Street Lights have a rated service life of 50,000 to 100,000 hours (L70 point, the point at which output falls to 70 percent of initial value), compared to 10,000 to 24,000 hours for HPS lamps, dramatically reducing the frequency and cost of lamp replacement maintenance.

Modern LED Sokak Lambaları aynı zamanda HPS Sokak Lambalarının eşleşemeyeceği akıllı aydınlatma özellikleri de sunar: belirli bir programa göre veya ortam ışığı sensörlerine ve hareket dedektörlerine yanıt olarak karartma, kablosuz ağlar aracılığıyla uzaktan izleme ve arıza tespiti ve altyapı yönetimi karar verme sürecini destekleyen enerji tüketimi ve çalışma saatlerine ilişkin veri toplama. Uzaktan yönetimli ağ bağlantılı bir LED sokak aydınlatma sistemi kuran bir şehir, trafiğin az olduğu dönemlerde akıllı karartma yoluyla enerji tüketimini HPS tasarrufuna kıyasla temel LED'in ötesinde yüzde 20 ila 40 oranında daha fazla azaltabilir.

HPS Sokak Lambaları: Hala Hizmette Olan Eski Teknoloji

HPS Sokak Lambaları LED değiştirme programlarının henüz finanse edilmediği gelişmekte olan birçok pazar ve bütçe nedeniyle değiştirmenin ertelendiği gelişmiş pazarlardaki bazı eski sistemler de dahil olmak üzere, dünyanın sokak aydınlatma altyapısının büyük bir kısmında hizmet vermeye devam edecektir. HPS ışık kaynakları, 20 ila 25 Renksel Geriverim İndeksine (CRI) sahip karakteristik amber-sarı ışık üretir; bu, yolun görünürlüğü için yeterlidir, ancak renkleri zayıf şekilde oluşturur ve güvenlik kameralarının yararlı kimlik görüntüleri yakalama yeteneğini azaltır.

Yeni kurulumlar için HPS Sokak Lambalarının belirtilmeye devam ettiği birincil bağlamlar, sıcak amber renginin estetik olarak miras cadde düzenlemelerine uyum için gerekli olduğu, HPS ekipmanının LED'e göre çok düşük başlangıç ​​sermaye maliyetinin en önemli satın alma kısıtlaması olduğu veya akıllı LED sistemleri için mevcut altyapının (güç kalitesi, bakım becerileri, satın alma kanalları) henüz mevcut olmadığı durumlarla sınırlıdır. Diğer tüm durumlarda, saygın bir LED sokak lambası üreticisi, yeni sokak aydınlatma projeleri için üstün teknik ve ekonomik seçim olarak LED teknolojisini önerecektir.

Güneş Enerjili Hepsi Bir Arada Işıklar: Şebekeden Bağımsız Performans ve Tasarım Hususları

Güneş Enerjili Hepsi Bir Arada Işıklar güneş panelini, lityum pili, LED modülünü, hareket sensörünü ve şarj kontrol cihazını herhangi bir harici kablo veya şebeke bağlantısı olmadan doğrudan kutup başlığına monte edilen tek bir müstakil üniteye entegre edin. Bu entegrasyon, şebekeye bağlı bir sokak aydınlatma sisteminin toplam kurulu maliyetinin yüzde 30 ila 60'ını temsil eden kanal açma, boru döşeme ve kablo kurulumunun inşaat işleri maliyetini ortadan kaldırarak, Solar Hepsi Bir Arada Işıkları kırsal alanlardaki, gelişen bölgelerdeki, uzak mülklerdeki, şantiye yollarındaki ve şebeke bağlantı maliyetinin sağlanan aydınlatma değerine göre yüksek olduğu herhangi bir yerdeki kurulumlar için maliyet açısından rekabetçi veya maliyet avantajlı hale getirir.

40W LED modüllü, 50Wh lityum demir fosfat pilli ve 40W monokristal güneş panelli yüksek kaliteli Solar Hepsi Bir Arada Işık, günde 4 ila 5 yoğun güneş saati alan bir konumda tam güçte 10 ila 12 saat aydınlatma sağlayabilir Bu, en kötü durum güneş kaynağı dönemine göre yeterli pil kapasitesiyle otonom çalışmanın uygun şekilde tasarlandığı bir yıldaki gecelerin en az yüzde 85 ila 90'ı için, çoğu yerleşim enleminde gece süresinin tamamını kapsar. Hiçbir yaya veya araç hareketi algılanmadığında çıkışı yüzde 30 ila 40'a düşüren ve hareket algılandığında yüzde 100'e kadar yükselen hareket algılamalı karartma, Solar Hepsi Bir Arada Işıkların otonom dayanıklılığını önemli ölçüde artırarak aynı sistemin işlevsel güvenlikten ödün vermeden daha uzun bulutlu dönemlerde güvenilir bir şekilde performans göstermesine olanak tanır.

Şebekeye bağlı LED Sokak Lambaları ile karşılaştırıldığında Güneş Enerjili Hepsi Bir Arada Işıkların sınırlaması, günlük güneş kaynağına bağımlılıklarıdır; bu da onları yaklaşık 60 derece kuzey veya güney enlemleri (kış güneş saatlerinin pili şarj etmek için yetersiz olduğu yerler), binaların veya ağaçların kalıcı gölgesindeki konumlar için veya otoyol acil durum aydınlatması veya kritik altyapı için güvenlik aydınlatması gibi hava koşullarından bağımsız olarak her gece garantili tam güçte çalışma gerektiren uygulamalar için uygun hale getirmez.

Sokak ve Bahçe Solar Aydınlatma için Güneş Paneli Yönü ve Açısı

İster sokak direğindeki Solar Hepsi Bir Arada Işık, ister bağımsız bir güneş enerjisiyle çalışan bahçe armatürü, ister mülk sınırındaki çit direği güneş ışıkları olsun, güneş enerjili herhangi bir dış mekan aydınlatma sisteminin güneş paneli yönü ve açısı, mevcut güneş kaynağından günlük enerji hasadını en üst düzeye çıkarmak için en kritik tasarım değişkenleridir. Güneş paneli yönü ve açısının yanlış olması, güneş enerjili dış mekan ışıklarının gece boyunca düşük performans göstermesinin veya güvenilir şekilde çalışmamasının en yaygın nedenidir. ve it is a design error that is entirely avoidable with basic knowledge of the principles governing solar panel orientation.

Optimal Güneş Paneli Yönü: Ekvatora Doğru

Bir güneş paneli için en uygun pusula yönü, kurulum konumundan ekvator yönündedir: kuzey yarımkürede güneye doğru ve güney yarımkürede kuzeye doğru. Bu yönelim, panelin yakaladığı kümülatif günlük ışınımı en üst düzeye çıkarır çünkü güneş, güneydeki gökyüzünde (kuzey yarımkürede) veya kuzeydeki gökyüzünde (güney yarımkürede) bir yay çizer ve doğrudan bu yaya bakan bir panel, güneş ışığını en uzun günlük süre boyunca en doğrudan açıyla alır.

Gerçek güneyden (kuzey yarımkürede) 30 dereceye kadar doğu veya batı sapmaları, yıllık güneş enerjisi verimini yüzde 5'ten daha az azaltır Bu, ticari açıdan önemsiz bir cezadır ve sınırlı yönlendirme seçeneklerine sahip binalar veya direkler üzerindeki doğuya bakan veya batıya bakan panel kurulumlarının hala geçerli olduğu anlamına gelir. Güneyden 45 derecenin üzerindeki sapmalar, daha önemli enerji cezaları üretmeye başlar: doğuya veya batıya bakan bir panel, güneye kıyasla yıllık güneş enerjisi veriminin yaklaşık yüzde 20'sini kaybeder ve kuzey yarımkürede kuzeye bakan bir panel, enleme bağlı olarak yüzde 40 ila 60 kaybeder, bu da onu çok büyük bir panel boyutlandırma faktörü olmadan ciddi güneş aydınlatma uygulamaları için uygunsuz hale getirir.

Panelin armatür gövdesinin üstüne veya arkasına sabitlendiği entegre Solar Hepsi Bir Arada Işıklar için kurulumu yapan kişi, direğin, kurulum sırasında armatürün panel tarafı güneye (kuzey yarımküre) bakacak şekilde konumlandırıldığından ve yönlendirildiğinden emin olmalıdır. Çoğu Solar Hepsi Bir Arada Işık modeli, armatür muhafazası üzerinde bir pusula referans işareti veya ünitenin hangi yüzünün ekvatora doğru bakması gerektiğini açıkça belirten kurulum talimatları içerir.

Optimum Güneş Paneli Açısı: Enlem Eşittir Eğim

Yıllık enerji verimini en üst düzeye çıkarmak için güneş panelinin yataydan optimum eğim açısı kurulum alanının enlemine eşittir. 30 derece kuzey enleminde (Kahire, Houston ve Şangay gibi şehirlere karşılık gelir), optimum sabit eğim yataydan yaklaşık 30 derecedir. 51 derece kuzey enleminde (Londra), optimum eğim yaklaşık 51 derecedir. 23 derece kuzey enleminde (tropik kuşak), yataydan 15 ila 25 derece açıyla neredeyse düz olarak monte edilen paneller, optimuma yakın yıllık performans elde eder.

Panelin ürün tasarımına entegre olduğu ve üretici tarafından sabit bir açıyla monte edildiği çit direkli güneş ışıkları ve diğer küçük dekoratif güneş aydınlatma ürünleri için, ürün genellikle belirli bir enlem bandı için tasarlanmıştır ve performansın düşmesi beklenmeden bu bandın önemli ölçüde dışında kullanılmamalıdır. 15 derecelik panel eğimiyle tropikal kullanım için tasarlanmış bir çit sonrası güneş ışığı, 50 derecelik eğimin uygun olacağı kuzey Avrupa enlemlerinde günde önemli ölçüde daha az enerji toplayacak ve potansiyel olarak ışığın tüm gece boyunca çalışmamasına neden olacaktır.

20 ila 55 derece enlem bandındaki sokak direkleri üzerindeki ayarlanabilir eğimli güneş panelleri için panel eğiminin yerel enlemin 10 derece yakınına ayarlanması, mümkün olan maksimum yıllık enerji veriminin en az yüzde 95'ini sağlar. Bu, sahaya özel güneş modelleme yazılımına ihtiyaç duymadan pratik sokak aydınlatma tasarımı için yeterince hassastır. Panel açısının kurulum sırasında sahada ayarlanmasına olanak tanıyan, güneş enerjili sokak aydınlatma direkleri üzerindeki ayarlanabilir eğim montaj parçaları, bu nedenle, geniş bir coğrafi aralıkta dağıtılması amaçlanan ürünler için değerli bir özelliktir.

Gölgelemeden Kaçınma: En Pratik Güneş Paneli Kurulum Sorunu

Bir güneş panelinin aktif alanının yüzde 5 ila 10'unu kaplayan küçük bir gölge bile, panel içindeki hücrelerin seri elektrik bağlantısı nedeniyle çıkışını yüzde 30 ila 50 oranında azaltabilir; bu, en zayıf (en gölgeli) hücrenin tüm dizinin akım çıkışını sınırladığı anlamına gelir. Bahçe ağaçlarının, çitlerin veya binaların yakınında bulunan çit direkli güneş ışıkları için, güneş açısının nispeten düşük olduğu sabah ortası veya öğleden sonra ortasındaki gölgeleme, yetersiz şarjın yaygın bir nedenidir ve bu da ışığın gece bitmeden sönmesine neden olur.

Güneş paneli saha değerlendirmesinin pratik kuralı, panelin günde en az 6 saat boyunca, öğle vakti merkezli olarak, 90 derecelik yatay bir açısal sektör (kuzey yarımkürede güneyin her iki tarafında 45 derece) içinde gölge düşüren nesneler olmadan, engelsiz bir gökyüzü görüşüne sahip olmasını sağlamaktır. Telefon kamerasının amaçlanan montaj konumundan panel konumuna yönlendirildiği bir güneş yolu hesaplayıcı uygulaması kullanılarak yapılan gölge haritalaması, kurulumdan önce gölgeleme risklerini belirlemek için basit ve güvenilir bir yöntemdir.

Çit Direği Güneş Enerjili Işıklar ve Dış Mekan Sokak Lambaları: Seçim ve Kurulum Kılavuzu

Çit sonrası güneş ışıkları ve Dış Mekan Sokak Lambaları, ev ölçeğinde mülk sınır işaretlemesi ve dekoratif bahçe aydınlatmasından altyapı ölçeğinde yol ve yol güvenlik aydınlatmasına kadar dış aydınlatma uygulamaları yelpazesinde tamamlayıcı roller üstlenir. Her birinin doğru şekilde seçilmesi ve kurulması, onların spesifik teknik yeteneklerinin ve sınırlamalarının anlaşılmasını gerektirir.

Çit Direği Güneş Işıkları: Hangi Performansı Bekliyoruz?

Çit direği güneş ışıkları, çit direği kapaklarına, kapı sütunlarına ve alçak sınır duvarlarına monte edilmek üzere tasarlanmış dekoratif ve işlevsel vurgulu ışıklardır. 0,5 ila 2W'lık küçük monokristal güneş panelleri, 300 ila 800 mAh'lik küçük nikel metal hidrit veya lityum pil paketleri ve 30 ila 200 lümen ışık çıkışı üreten 0,5 ila 3W'lık LED modülleri kullanırlar. Bu çıkış seviyesi, yol kenarı işaretlemesi, estetik bahçe sınırı tanımı ve genel ortam için uygundur ancak Dış Mekan Sokak Lambalarının daha yüksek çıkış seviyelerini veya 10 ila 30 W armatürlere sahip özel yol direklerini gerektiren güvenlik açısından kritik yol aydınlatması veya araç erişim aydınlatması için yeterli değildir.

Saygın üreticilerin kaliteli çit direkli güneş ışıkları, doğrudan güneş ışığında tam gün şarj edildikten sonra gece başına 8 ila 12 saat çalışma sağlar , entegre bir fotosel aracılığıyla otomatik alacakaranlık açma ve şafak vakti kontrolünü kullanıyor. Düşük kaliteli panellere ve pillere sahip ekonomik ürünler, iyi bir şarj gününde yalnızca 4 ila 6 saat şarj edebilir ve birbirini izleyen birkaç bulutlu günün ardından güvenilir şekilde çalışmayabilir. Nikel metal hidrit yerine lityum pil teknolojisine sahip ürünlerin belirtilmesi, döngü ömrünü yaklaşık 500 döngüden (kabaca 18 aylık günlük çalışma) 2.000 veya daha fazla döngüye (5 ila 6 yıl) uzatır; bu, kalıcı bahçe kurulumları için lityum donanımlı ürünlerin mütevazı fiyat primini haklı çıkaran anlamlı bir dayanıklılık farkıdır.

Dış Mekan Sokak Lambaları: Güvenilir Ticari Performansa Yönelik Özellikler

Ticari, belediye ve altyapı uygulamalarına yönelik Dış Mekan Sokak Lambaları, dekoratif bahçe ürünlerine göre çok daha yüksek bir performans ve dayanıklılık standardını karşılamalıdır. Herhangi bir ledli sokak lambası üreticisinden Dış Mekan Sokak Lambaları tedarik ederken doğrulanması gereken temel özellikler şunları içerir:

• IP derecesi: Armatür muhafazası için minimum IP65 (toz geçirmez ve her yönden su jetlerine karşı korumalı); Kıyı veya yüksek yağış alan ortamlar için IP66 veya IP67 tercih edilir
• İK derecesi: Vandalizme veya kazara darbeye maruz kalan kamu alanlarındaki armatürler için IK08 veya IK09 darbe direnci
• LM80 ve TM21 verileri: LED modülünün L70 hizmet ömrü iddiasını doğrulayan LM80 testinden yayınlanmış lümen bakım verileri; iddianın yetersiz test saatlerinden yola çıkarak tahmin edilmek yerine test verileriyle desteklendiğini doğrulamak için üreticinin belirttiği nominal ömürle doğrulanması gerekir.
• Aşırı gerilim koruması: Güç kaynağı ağındaki yıldırım kaynaklı geçici akımlara duyarlı açık direğe monteli kurulumlardaki armatürler için IEC 61000-4-5 uyarınca minimum 10kV aşırı gerilim koruması
• Işık dağılımı sınıflandırması: Yol yüzeyinde gerekli tekdüzelik oranını elde etmek için yol genişliğine ve direk uzaklığına göre eşleştirilen, IES standartlarında tanımlandığı şekilde Tip II, III veya IV dağıtımı
• Çalışma sıcaklığı aralığı: Kurulum ikliminin tüm ortam sıcaklığı aralığı için derecelendirilmiştir; küresel kullanıma yönelik ürünler için genellikle eksi 40°C ila artı 50°C

Sorumlu bir led sokak lambası üreticisi, her armatür modeli için IES veya EULUMDAT formatında tam fotometrik veri dosyaları sağlayarak, aydınlatma tasarımcısının armatür verilerini endüstri standardı tasarım yazılımına (Dialux veya Relux gibi) aktarmasına ve herhangi bir direk sipariş edilmeden veya kurulmadan önce önerilen kurulumun geçerli aydınlatma standardını karşıladığını gösteren niceliksel bir uyumluluk hesaplaması üretmesine olanak tanıyacaktır.

LED Sokak Lambası Üreticisi Seçimi: Temel Değerlendirme Kriterleri

LED sokak aydınlatmasına yönelik küresel pazar, tam dikey üretim entegrasyonuna ve kapsamlı üçüncü taraf sertifikasyon programlarına sahip birinci sınıf Avrupa ve Kuzey Amerika markalarından, doğrulanmış performans verileri olmaksızın oldukça değişken kalitede ürünler üreten düşük maliyetli üreticilere kadar yüzlerce üreticiyi içermektedir. Büyük bir altyapı programı için yanlış LED sokak lambası üreticisinin seçilmesi, aydınlatma armatürünün zamanından önce arızalanmasına, uyumsuz performansa ve başlangıçtaki satın alma tasarruflarını gölgede bırakan değiştirme maliyetlerine neden olabilir.

Aşağıdaki kriterler, dikkate alınan herhangi bir LED sokak lambası üreticisinin önemli bir satın alma için değerlendirilmesine yönelik yapılandırılmış bir çerçeve sağlar:

• Üçüncü taraf sertifikası: Ürünler ENEC (Avrupa), UL veya DLC (Kuzey Amerika), CB şeması veya ürünün bağımsız akredite bir laboratuvar tarafından ilgili ürün güvenliği ve performans standartlarına göre test edildiğini doğrulayan eşdeğer ulusal sertifikayı taşımalıdır.
• LED bileşen kaynak şeffaflığı: Birinci sınıf üreticiler, birinci düzey tedarikçilerden (Cree, Lumileds, Osram, Seul Semiconductor, Nichia) LED çipleri kullanıyor ve çip kaynağını ürün özelliklerinde belgeleyebiliyor; Açıklanmayan LED çip kaynağı, yüksek etkinlik iddiasındaki ürünler için önemli bir risk göstergesidir
• Bağımsız fotometrik testler: Fotometrik veriler, akredite bir goniofotometre laboratuvarı (imalatçının kendi tesisi değil) tarafından oluşturulmalı ve test raporu referansı doğrulanabilir olmalıdır; üçüncü taraf test raporu yedeklemesi olmadan kendi kendine bildirilen fotometrik veriler güvenilir değildir
• Termal yönetim tasarımı: Armatürün termal yönetim sistemi (ısı emici geometrisi, termal arayüz malzemeleri, nominal güçte LED bağlantı sıcaklığı) uzun vadeli lümen bakımının birincil belirleyicisidir; Termal simülasyon verileri veya ölçülen bağlantı sıcaklığı testi sonuçları sağlayan üreticiler üstün ürün mühendisliğini ortaya koyuyor
• Garanti koşulları ve mali destek: Doğrulanabilir ticari içeriğe ve yerleşik bir hizmet ağına sahip bir led sokak lambası üreticisinden alınan 5 yıllık ürün garantisi, altyapı ölçeğinde satın alma için anlamlı risk azaltma sağlar; Garanti süresi boyunca ticari olarak aktif olmayabilecek üreticilerin garantileri pratik bir koruma sağlamaz

Sıkça Sorulan Sorular

1. Standart bir yerleşim yolundaki sokak lambalarının yüksekliği ne kadardır?

Konut sokak lambaları genellikle 5 ila 6 metre yüksekliğindedir Avrupa ve Asya pazarlarının çoğunda. Kuzey Amerika'da yol kesitlerinin daha geniş olması nedeniyle 7,6 ila 9,1 metrelik direkler konutların bulunduğu caddelerde daha yaygındır. Yükseklik, aydınlatılan belirli yol genişliği için gerekli direk aralığında gerekli aydınlatma seviyesini elde edecek şekilde seçilir.

2. Ana yol kurulumu için tipik sokak lambası boyutları nelerdir?

8 ila 10 metrelik bir ana yol aydınlatma direği için tipik sokak lambası boyutları, 100 ila 140 mm'lik bir taban çapını, 42 ila 60 mm'lik bir üst çapı, 3 ila 5 mm'lik bir duvar kalınlığını ve 300 x 300 mm ila 400 x 400 mm'lik bir taban plakasını içerir. Direklerin zemin üzerindeki toplam yüksekliği 8 ila 10 metredir ve doğrudan gömme direkler için zeminin altında 0,5 ila 0,8 metrelik bir gömme bulunur.

3. Yüksek direk alanı aydınlatması için kullanılan ışık direklerinin uzunluğu ne kadardır?

Limanlar, stadyumlar, otoyol kavşakları ve endüstriyel alanların geniş alan aydınlatması için kullanılan yüksek direkli aydınlatma direklerinin yükseklikleri 20 ila 45 metre arasında değişmektedir. 12 ila 16 LED projektör taşıyan 30 metrelik bir Çelik Direk Direği, 30 lüks ortalama muhafaza edilen aydınlatma seviyesinde yaklaşık 2 hektarı aydınlatabilir , yüksek direk sistemlerini çok geniş açık alanlar için aydınlatılan alan başına en ekonomik çözüm haline getiriyor.

4. Solar Hepsi Bir Arada Işıklar için en uygun güneş paneli yönü ve açısı nedir?

Optimum güneş paneli yönü ekvatora doğru: kuzey yarımkürede güneye ve güney yarımkürede kuzeye doğru. Optimum eğim açısı yerel enleme eşittir. Güneyden 30 dereceye kadar sapmalar, yıllık verimi yüzde 5'ten daha az azaltır, ancak 45 derecenin üzerindeki sapmalar, gece çalışma güvenilirliğini tehlikeye atan önemli enerji cezalarına neden olur.

5. Çit direği güneş ışıkları gece başına ne kadar süreyle çalışır?

Lityum piller ve verimli LED modülleri ile kaliteli çit direği güneş ışıkları elde edilir Doğrudan güneş ışığı altında tüm gün şarj edildikten sonra gece başına 8 ila 12 saat çalışma . Nikel metal hidrit pillere sahip ekonomik ürünler yalnızca 4 ila 6 saat sürebilir. Lityum pilli ürünler, nikel metal hidrit alternatifleri için 500 döngüye kıyasla 2.000 veya daha fazla döngü (günlük kullanımda 5 ila 6 yıl) döngü ömrüne sahiptir.

6. Modern altyapıda kullanılan ana cadde aydınlatma türleri nelerdir?

Şu anda kullanımda olan üç ana sokak aydınlatma türü LED Sokak Lambaları (şebeke bağlantılı tüm yeni kurulumlarda baskın), HPS Sokak Lambaları (eski teknoloji giderek değiştiriliyor) ve Solar Hepsi Bir Arada Işıklardır (şebekeden bağımsız ve kırsal uygulamalar için hızla büyüyor). LED Sokak Lambaları, 150 - 200 lm/W verimlilik ve 50.000 - 100.000 saat hizmet ömrü sunarak onları şebekeye bağlı sistemler için net teknik ve ekonomik seçim haline getiriyor.

7. Bahçe Aydınlatma Direkleri hangi yüksekliktedir ve hangi Watt değerinde Bahçe Lambası Başlığı kullanırlar?

Bahçe Işık Direkleri genellikle 2,5 ila 4,5 metre yüksekliğinde olup, 8 ila 15 metre aralıklarla patika, park ve peyzaj aydınlatması için kullanılır. 3 metrelik bir bahçe direği için bir Bahçe Lambası Başlığı tipik olarak 15 ila 30 watt LED kullanır ve konut ve konaklama peyzaj ayarlarında tercih edilen 2.700 ila 3.000 K sıcak beyaz renk sıcaklığında 1.500 ila 3.000 lümen üretir.

8. Yeni bir proje için LED Sokak Lambaları ve Solar Hepsi Bir Arada Aydınlatma arasında nasıl seçim yapabilirim?

Güvenilir şebeke bağlantısı, yüksek trafik hacmi veya garantili tam gece çalışma gereksinimleri olan herhangi bir konum için LED Sokak Lambalarını seçin. Şebeke bağlantı maliyetinin güneş enerjisi sistemi primini aştığı yerlerde (genellikle kutup başına 200 ila 300 metreden fazla yeni yeraltı kablosu gerektiren kırsal ve uzak yerler için geçerlidir), en yoğun güneş saatlerinin günde ortalama en az 4 saat olduğu ve pil dayanıklılığını yönetmek için harekete duyarlı karartmanın kullanılabildiği Solar Hepsi Bir Arada Işıkları seçin.

9. Bir led sokak lambası üreticisinden hangi sertifikaları almalıyım?

Avrupa pazarları için ENEC sertifikasını, Kuzey Amerika pazarları için UL veya DLC listesini ve uluslararası satın almalar için CB planı sertifikasını zorunlu kılın. Tüm ürünler, akredite bir üçüncü taraf goniofotometre test laboratuvarından alınan fotometrik veri dosyalarıyla, L70 hizmet ömrü iddiasını doğrulayan LM80 lümen bakım testi verileriyle ve akredite bir test kuruluşundan alınan IP65 veya daha yüksek giriş koruma sertifikasıyla desteklenmelidir.

10. Büyük bir otoyol veya otoyoldaki sokak lambasının yüksekliği ne kadardır?

Otoyol ve otoyol sokak aydınlatması, direk yüksekliklerini kullanır Standart tek kollu veya çift kollu kolon kurulumları için 10 ila 12 metre 14 ila 20 metre genişliğinde çift şeritli yollara hizmet vermektedir. Merkezi olarak yerleştirilmiş yüksek direk aydınlatmasının tercih edildiği kavşaklarda, büyük döner kavşaklarda ve çok şeritli kavşaklarda, 20 ila 30 metrelik direk yükseklikleri standarttır ve düzinelerce yol kenarı sütunu gerektirmek yerine bir veya iki direğin karmaşık bir yol geometrisinin tamamını merkezi konumlardan kaplamasına olanak tanır.

Sokak Lambası Direkleri, Dış Mekan Sokak Lambaları ve Güneş Enerjili Direkler, dünya çapında kamusal ve ticari dış mekan aydınlatmasının fiziksel altyapı omurgasını oluşturur; ancak bunların tasarımı, hizmet ömrü, yüksekliği, kurulumu ve perfveyamansıyla ilgili ayrıntılı teknik sorular, uzman mühendislik yayınları dışında nadiren erişilebilir, pratik derinlikte ele alınır. İster belediye aydınlatma mühendisi, ister yeni bir alt bölüm için aydınlatma belirleyen bir mülk geliştiricisi, mevcut bir direk ağından sorumlu bir tesis yöneticisi veya yeni bir güneş aydınlatma sistemini devreye almaya hazırlanan bir kurulumcu olun, bir sokak lambası direğinin ortalama ömrü nedir, bir sokak lambasının uzunluğu ne kadardır, bir ışık direğinin uzunluğu ne kadardır, sokak lambaları nasıl çalışır ve Güneş Direklerine güneş paneli müzerindetajı için en uygun açı nedir gibi soruların yanıtları, iyi kararlar vermek ve uzun vadeli sistem performansı elde etmek için temeldir.

Bu temel soruların doğrudan cevapları aşağıdaki gibidir. Bir sokak lambası direğinin ortalama ömrü malzemeye ve çevreye bağlıdır, ancak yeterli korozyon korumasına sahip çelik direkler için genellikle 25 ila 50 yıl, beton direkler için 50 ila 80 yıl veya daha fazla ve standart koşullarda alüminyum direkler için 20 ila 30 yıldır. Bir sokak lambasının yüksekliği yol türüne bağlıdır: yaya yolları için 5 ila 6 metre, toplayıcı yollar için 8 ila 12 metre ve ana arterler için 12 ila 20 metre. Otopark, park ve ticari peyzaj uygulamalarında aydınlatma direğinin boyu, kapsama alanına ve estetik gereksinimlere bağlı olarak 4 ila 10 metre arasında değişmektedir. Güneş enerjili sokak aydınlatmasının kurulumu, deneyimli kurulumcular için direk başına 2 ila 4 saat süren sistematik bir saha değerlendirmesi, temel hazırlığı, direk montajı ve panel ve armatürün devreye alınması sürecini içerir. Güneş Direkleri üzerindeki güneş panelinin eğim açısı genellikle kurulum alanının coğrafi enlemine, mevsimsel enerji önceliğine bağlı olarak artı veya eksi 5 ila 15 dereceye eşit olarak ayarlanır. Güneş paneli çıkışı için en uygun açı, yıl boyunca dengeli performans için enlem uyumlu açı veya ılıman iklimlerde kış öncelikli kurulumlar için enlem artı 10 ila 15 derecedir. Sokak lambalarının nasıl çalıştığı, bir güç kaynağının, bir fotoselin veya akıllı kontrolörün, bir sürücü devresinin ve birlikte güvenilir, planlı aydınlatma üreten bir LED veya başka bir ışık kaynağının etkileşimini içerir. Bu makale tüm bu soruları tam teknik derinliğiyle ele almaktadır.

Sokak Lambası Direğinin Ömrü Nedir: Malzemeler, Korozyon ve Hizmet Ömrü

sorusu sokak lambası direğinin ömrü ne kadardır Tek bir cevabı yoktur çünkü direğin hizmet ömrü, direğin malzemesi, koruyucu uygulama, çevreye maruz kalma, bakım kalitesi ve yapısal yükleme geçmişinin birleşimi ile belirlenir. Sokak Lambası Direkleri Koruyucu kaplamalar bozulduğunda düzenli olarak incelenen, yeniden boyanan veya yeniden kaplanan ve araç darbesine veya aşırı rüzgar olaylarına maruz kalmayan direkler, tasarım hizmet ömrünü rutin olarak aşar; kıyı, yüksek nem veya aşırı tuzlu yol ortamlarındaki yetersiz bakım gerektiren direkler, kurulumdan sonraki 10 ila 15 yıl içinde yapısal bozulma gösterebilir.

Çelik Sokak Aydınlatma Direkleri: Hizmet Ömrü ve Korozyon Yönetimi

Çelik, çoğu ülkede Sokak Lambası Direkleri için en yaygın kullanılan malzemedir; yüksek mukavemet/ağırlık oranı, imalat kolaylığı ve standart üretim süreçleri yoluyla çok çeşitli kesit şekilleri ve yükseklikleri elde etme yeteneği nedeniyle değerlenmektedir. Sıcak daldırma galvanizli çelik direkler (metalurjik olarak bağlanmış bir çinko kaplama oluşturmak için çeliğin erimiş çinkoya batırıldığı yer), çoğu belediye uygulaması için standart spesifikasyonu temsil eder; çinko kaplama, kaplama çizilse veya hasar görse bile altındaki çeliğe katodik koruma sağlar. Yeterli çinko kaplama kalınlığına sahip sıcak daldırma galvanizli çelik Sokak Lambası Direkleri (ASTM A123 Sınıf 45 spesifikasyonundaki direkler için ortalama 85 mikron), iç kıyı dışı ortamlarda 25 ila 50 yıllık hizmet ömrüne ulaşır, düzenli tuz spreyine maruz kalan kıyı bölgelerinde 15 ila 30 yıla düşer ve ek koruyucu kaplamalar olmadan son derece agresif endüstriyel veya deniz ortamlarında potansiyel olarak 20 yılın altındadır.

Çelik Sokak Lambası Direklerinin birincil arıza mekanizması, değişen ıslak ve kuru koşulların, toprak kimyasının ve direk ile beton temel arasındaki çatlağın özellikle agresif bir korozyon ortamı oluşturduğu, zemin yüzeyinin 300 mm üstü ve 300 mm altı arasındaki bölgede, direğin tabanındaki korozyondur. Bu nedenle çelik direklerin düzenli taban denetimi, temizliği ve yeniden kaplanması, hizmet ömrünü uzatmak için en kritik bakım faaliyetidir. Yaşlanmaya atfedilen birçok direk arızası aslında 10 ila 20 yıl içinde gelişen işlenmemiş taban korozyonundan kaynaklanan arızalardır ve direğin yer üstü kısmı yapısal olarak sağlam görünür.

Beton Sokak Lambası Direkleri: Dayanıklılık ve Uzun Hizmet Ömrü

Öngerilmeli veya güçlendirilmiş beton Sokak Lambası Direkleri, herhangi bir yaygın direk malzemesi arasında en uzun servis ömrünü sunar; agresif olmayan ortamlarda iyi inşa edilmiş beton direkler, önemli yapısal bozulma olmadan rutin olarak 50 ila 80 yıl hizmet sağlar. Beton matrisin çelik direk ömrünü sınırlayan elektrokimyasal korozyona maruz kalmaması nedeniyle, normal toprak ve atmosfer koşullarında beton direklerin korozyon direnci yapısal açıdan esasen sınırsızdır. Beton direkler için uzun vadeli dayanıklılık kaygısı, yol tuzu veya deniz spreyinden kaynaklanan klorür nüfuzunun neden olduğu donatı korozyonudur; bu, agresif ortamlarda 20 ila 40 yıl sonra donatı çeliği üzerindeki beton kaplamanın çatlamasına ve dökülmesine neden olabilir. Yüksek UV yoğunluğuna ve sık ıslak kuru döngülere sahip tropik iklimlerde, yoğun, iyi sıkıştırılmış betona ve donatı için yeterli kaplamaya (agresif olmayan ortamlarda minimum 25 mm, deniz bölgelerinde 40 mm) sahip eğrilmiş beton direkler, yüzeydeki birikintileri gidermek için periyodik yıkamanın ötesinde minimum bakımla sürekli olarak 50 yıl veya daha fazla hizmet ömrü gösterir.

Alüminyum Sokak Lambası Direkleri: Orta Hizmet Ömrü ile Hafif

Alüminyum alaşımlı Sokak Lambası Direkleri Alüminyumun hafifliğinin kurulumu kolaylaştırdığı ve doğal anodize veya toz boyalı kaplamanın minimum bakımla kabul edilebilir bir görünüm sağladığı mimari ve ticari peyzaj uygulamalarında belirtilir. Alüminyum direklerin hizmet ömrü standart ortamlarda genellikle 20 ila 30 yıldır; birincil bozunma mekanizması, çeliği etkileyen duvar boyunca korozyondan ziyade klorür açısından zengin kıyı ortamlarında yüzey oksidasyonu ve çukurlaşmadır. Alüminyumun mekanik mukavemeti eşdeğer ağırlıktaki çelikten daha düşüktür, bu da alüminyum direkleri ana yollarda kullanılan daha yüksek yüklü yüksek direkli Sokak Lambası Direkleri yerine genellikle daha düşük yükseklikteki (10 metrenin altında) Dış Mekan Sokak Lambaları uygulamaları için uygun hale getirir.

Kutup Hizmet Ömrünün İncelenmesi ve Uzatılması

Direğin malzemesi ne olursa olsun, bir sokak lambası direğinin ömrünü maksimuma çıkarmak için en etkili tek eylem düzenli sistematik incelemedir. ANSI/NAAMM MH 26 gibi standartlara yansıyan sektördeki en iyi uygulama, Sokak Lambası Direklerinin 1 ila 2 yıllık aralıklarla görsel muayenesini ve 25 yaşın üzerindeki direkler için 5 yıllık aralıklarla yapısal bütünlük değerlendirmesini önermektedir. Muayenede özellikle aşağıdakiler değerlendirilmelidir: taban korozyon durumu (çelik direklerdeki içi boş duvar korozyonunu tespit etmek için zincir sargısı veya çekiçle vurma testi kullanılarak), cıvata ve temel bütünlüğü, el deliği kapağı durumu ve sızdırmazlık, araç darbesinden kaynaklanan bozulma belirtileri ve armatür montaj kolunun durumu. Kritik üs bölgesinde yüzde 10'dan fazla kesit alanı kaybı gösteren direklerin, yer üstü görsel görünümlerine bakılmaksızın değiştirilmeleri planlanmalıdır.

Bir Sokak Lambası Ne Kadar Uzundur ve Bir Işık Direği Ne Kadar Uzundur: Uygulamaya Göre Yükseklik Standartları

Bir yüksekliği Sokak Lambası Direği or Dış Mekan Sokak Lambaları Kurulum herhangi bir sokak aydınlatma projesinde temel tasarım değişkenlerinden biridir çünkü direk başına aydınlatılan alanı, yol yüzeyi boyunca aydınlatmanın tekdüzeliğini, armatürün gerekli ışık çıkışını ve direk üzerindeki rüzgardan ve armatür ağırlığından kaynaklanan yapısal yükü doğrudan belirler. Bir sokak lambasının ne kadar uzun olduğunun tek bir cevabı yoktur çünkü en uygun yükseklik yol sınıflandırmasına, gerekli aydınlatma seviyesine, kullanılan direk aralığına ve uygulanan armatür dağıtım tipine bağlıdır.

Yol ve Saha Sınıflamasına Göre Sokak Aydınlatma Direklerinin Standart Yükseklikleri

Direk Yüksekliği Aydınlatma Performansını Nasıl Etkiler?

Sokak Lambası Direklerinin yüksekliği ile yol yüzeyindeki aydınlatma arasındaki ilişki, aydınlatmanın ters kare yasasını takip eder: Montaj yüksekliğinin iki katına çıkarılması, direğin hemen altındaki aydınlatmayı önceki değerinin dörtte birine azaltır, ancak belirli bir lüks seviyesinde aydınlatılan alanı artırır. Bu ilişki, daha yüksek çıkışlı armatürlere sahip daha uzun direklerin, daha geniş direk aralığına sahip bir yol yüzeyinde aynı ortalama aydınlatmayı elde edebileceği ve belirli bir yol uzunluğu için gereken toplam direk sayısını azaltabileceği anlamına gelir. Ortalama 20 lüks aydınlatma için tasarlanmış tipik bir kolektör yolu için, 35 metre aralıkta 10.000 lümen LED armatürlü 10 metrelik bir direk, 25 metre aralıkta 6.000 lümenlik armatüre sahip 8 metrelik bir direk ile karşılaştırılabilir performans elde eder; daha uzun seçenek yaklaşık yüzde 30 daha az direk gerektirir ve dolayısıyla daha yüksek bireysel direk ve armatür maliyetine rağmen daha düşük inşaat altyapı maliyetine sahiptir.

Güneş Direkleri Yükseklik Hususları

Bağımsız güneş enerjili sokak aydınlatma sistemleri için Güneş Direkleri, standart fotometrik hesaplamanın ötesinde bir yükseklik tasarımı hususu ekler: direğin tepesindeki fotovoltaik panel, güneş enerjisi üretiminin en verimli olduğu saatlerde (tipik olarak sabah 9'dan öğleden sonra 3'e kadar) bitişik direkler, ağaçlar, binalar veya diğer engeller tarafından gölgelenmemelidir. Panellerin güneye (kuzey yarımkürede) veya kuzeye (güney yarımkürede) baktığı bir yol boyunca Güneş Direkleri kurulumu için, kutuplar arası panel gölgelemesini önlemek için minimum direk aralığı, direk yüksekliğine ve güneş paneli eğim açısına bağlıdır. Genel bir kural, kışın düşük güneş açısı koşullarında gölgelemeyi önlemek için direkler arasındaki net mesafenin, direğin toplam yüksekliğinin ve eğimli panelin dikey projeksiyonunun en az 3 katı olması gerektiğidir.

Sokak Lambaları Nasıl Çalışır: Güç Kaynağından Aydınlatılmış Yol Yüzeyine

Güç dağıtımını, kontrol mekanizmasını, ışık kaynağı teknolojisini ve optik dağıtımı kapsayan sokak ışıklarının sistem düzeyinde nasıl çalıştığını anlamak, belirleme, kurulum ve bakım için bilgi temelidir Dış Mekan Sokak Lambaları etkili bir şekilde. Modern sokak aydınlatma sistemleri, ister geleneksel Sokak Aydınlatma Direklerindeki ızgarayla çalışan LED üniteleri, ister Güneş Direklerindeki güneş enerjili LED sistemleri olsun, güç girişi, kontrol devresi, sürücü ve ışık kaynağı açısından aynı işlevsel mimariyi paylaşır ve öncelikle gücün sürücü aşamasına nasıl iletildiğine göre farklılık gösterir.

Güç Dağıtım Sistemi

Şebekeyle çalışan Dış Mekan Sokak Lambaları, bir dağıtım trafo merkezine veya yerel bir tedarik noktasına bağlı yer altı kablo devreleri aracılığıyla alternatif akımı (genellikle dünyanın çoğunda 50 Hz'de 220 ila 240 volt veya Kuzey Amerika'da 60 Hz'de 110 ila 120 volt) alır. Kablo devresi, büyük ağlar için tipik olarak 3 fazlıdır; bireysel kutuplar, dağıtım kablosundan tek faza bağlanır ve yükün üç faz arasında dengelenmesine olanak tanır. Kablo güzergahı direk hattını takip eder ve genellikle yol veya patika yüzeyinden minimum 450 ila 600 mm derinliğe, dış mekan yeraltı kullanımı için onaylanan boru veya doğrudan gömme kablo spesifikasyonuna gömülür.

Güneş Direkleri Güçlerini, gelen güneş ışınımına orantılı doğru akım (DC) üreten direğin tepesine monte edilen fotovoltaik panelden alırlar. Bu DC çıkışı, aşırı şarjı önlemek için pil şarjını düzenleyen ve pili derin deşarjdan koruyan bir şarj kontrol cihazına beslenir. Pil gündüz güneş enerjisini depolar ve gece çalışma süresi boyunca LED armatür sürücüsüne sağlar. Uygun panel boyutuna, pil kapasitesine ve LED watt değerine sahip, iyi tasarlanmış bir Güneş Direkleri sistemi, güneş enerjisi girişi olmadan art arda 3 ila 5 gece boyunca güvenilir aydınlatma sağlayabilir, bu da onu deniz ve ılıman iklimlerin karakteristik özelliği olan uzun süreli bulutlu dönemler yaşayan yerlerde etkili kılar.

Kontrol Sistemi: Sokak Lambaları Ne Zaman Açılıp Kapatılacağını Nasıl Bilir?

için en yaygın kontrol yöntemi Dış Mekan Sokak Lambaları Armatür üzerine veya yakınına monte edilen, ortam ışık yoğunluğunu ölçen, ışığa duyarlı yarı iletken bir cihaz olan fotosel veya fotoelektrik hücredir. Fotosel, ortam ışığı yaklaşık 35 lüksün altına düştüğünde (derin alacakaranlık koşullarına eşdeğer) lamba devresini etkinleştirir ve ortam ışığı yaklaşık 70 lüksün üzerine çıktığında (güneşi kısmen engelleyen bulutların neden olduğu salınımı önlemek için) devre dışı bırakır. Fotosel, herhangi bir programlama veya ağ bağlantısı gerektirmeyen, elektrik olduğu sürece otonom olarak çalışan, basit, güvenilir ve düşük maliyetli bir kontrol yöntemidir. Fotosellerin nominal hizmet ömrü 10 ila 15 yıldır ve görünüşte hala çalışır durumda olsalar bile bu yaşa ulaştıklarında değiştirilmeleri gerekir; çünkü hatalı ışık seviyelerinde geçiş yapan bozulmuş fotoseller ya elektrik israfına (gün ışığında ışıkları gereksiz yere açık bırakmak) ya da aydınlatma saatlerinin azalmasına (tam karanlıktan önce ışıkları kapatmak) neden olur.

Astronomik zaman saatleri ya birincil kontrol yöntemi olarak ya da fotosellere yedek olarak kullanılır; programlanan bir koordinat ve tarihten yola çıkarak kurulu coğrafi konum için tam gün batımı ve gün doğumu zamanlarını hesaplar ve gerçek ortam ışık koşullarından bağımsız olarak sokak ışık devresini bu hesaplanan zamanlarda anahtarlar. Dış Mekan Sokak Lambaları için modern akıllı kontroller daha da ileri giderek ağ bağlantılı iletişim (DALI 2, Zhaga, Zigbee veya LoRa protokolleri) kullanarak aydınlatma armatürlerinin bireysel olarak izlenmesine ve merkezi bir yönetim platformundan karartılmasına olanak tanır ve trafiğin az olduğu gece dönemlerinde devrelerin uyarlanabilir karartılması yoluyla yüzde 30 ila 50 arasında enerji tasarrufu sağlar.

Modern Sokak Aydınlatmasında LED Sürücü ve Işık Kaynağı

Modern Dış Mekan Sokak Lambaları, elektronik sabit akım sürücü devreleri tarafından çalıştırılan LED ışık kaynaklarını kullanır. Sürücü, besleme voltajını (şebekeyle çalışan üniteler için AC şebekesi, Solar Direk sistemleri için DC akü) LED dizisinin gerektirdiği özel düzenlenmiş akıma dönüştürür ve besleme voltajı değişimlerinden ve LED ileri voltajının sıcaklıkla değişmesinden bağımsız olarak bu akımı sabit tutar. Sabit akım sürücüsü, LED hizmet ömrü için kritik bileşendir: Düşük dalgalı sabit akımla çalıştırılan LED dizileri, yüksek dalgalı akıma sahip daha basit devrelerle çalıştırılan eşdeğer LED'lere kıyasla çok daha düşük termal ve elektriksel strese maruz kalır ve sürücünün kalitesi genellikle LED armatürün saha hizmet ömrünün birincil belirleyicisidir.

Watt başına 130 ila 200 lümen değerindeki modern LED sokak armatürleri, değiştirdikleri yüksek basınçlı sodyum (HPS) armatürlerle karşılaştırıldığında yüzde 40 ila 65 oranında enerji tasarrufunu temsil eder ve 50.000 ila 100.000 saat olan L70'e (çıkışın başlangıç değerinin yüzde 70'ine kadar düştüğü nokta) kadar olan nominal hizmet ömrü, HPS lamba ömründen 3 ila 6 kat daha uzundur, bu da bakım sıklığını önemli ölçüde azaltır ve genel Sokak Lambası Direkleri ve armatür sisteminin çalışma süresi boyunca maliyeti.

Güneş Enerjili Sokak Lambasının Kurulumu: Adım Adım Kılavuz

Solar sokak aydınlatmasının Solar Direklere kurulumu, geleneksel şebekeyle çalışan sokak lambası kurulumundan farklı bir teknik süreçtir; panel yönlendirmesi, pil kurulumu, şarj kontrol cihazı kurulumu ve şebekeden bağımsız güneş enerjisi mimarisine özel sistem devreye alma için ek hususları içerir. Eğitimli personel tarafından tamamlanan sistematik bir kurulum süreci, ana bileşen değişimi gerekmeden 8 ila 12 yıl boyunca güvenilir bir şekilde çalışacak bir sistem üretir; Kötü yürütülen bir kurulum, erken akü arızasına, yetersiz şarja veya direk dikildikten sonra teşhis edilmesi ve düzeltilmesi zor olan devreye alma hatalarına neden olabilir.

Kurulum Öncesi Saha Değerlendirmesi

Herhangi bir temel çalışması başlamadan önce, panelin yıl boyunca yeterli miktarda engelsiz güneş ışığı alacağını doğrulamak için önerilen her Güneş Direği konumu, güneş erişimi açısından değerlendirilmelidir. Saha değerlendirmesi şunları değerlendirmelidir:

• Gölgeleme analizi: Panelin bakacağı yönde ufkun üzerinde 30 derecelik bir yay içindeki herhangi bir nesne (bina, ağaç, reklam panosu, bitişik direk) incelenmeli ve gölge yolu, en kötü gölgeleme durumunu temsil eden kış gündönümü güneş açısına göre hesaplanmalıdır. Bir fotovoltaik panelin küçük bir bölümünün kısmi gölgelenmesi bile, dizi akımı üzerindeki gölge maskeleme etkisi nedeniyle seri bağlı panel konfigürasyonlarında toplam sistem çıkışını yüzde 50 ila 80 oranında azaltabilir.
• Toprak araştırması: Gerekli temel derinliğini ve çapını belirlemek için önerilen direk konumundaki toprak taşıma kapasitesini ve zemin koşullarını doğrulayın. Yumuşak veya suya doymuş topraklar, direk ve panel kombinasyonu üzerinde beklenen rüzgar yükü için yeterli direk tabanı sabitliği elde etmek amacıyla daha büyük bir temel veya çakma kazık kurulumu gerektirebilir.
• Yerel rüzgar verileri: Geçerli ulusal rüzgar yükleme standardından kurulum yeri için tasarım rüzgar hızını belirleyin. Güneş Direkleri, geleneksel Sokak Lambası Direklerine göre daha büyük bir etkili rüzgar alanı taşır çünkü fotovoltaik panel, rüzgara karşı önemli ölçüde düz bir yüzey sunar ve temel ve direk yapısal tasarımında hesaba katılması gereken direk tabanında önemli devrilme momentleri üretir.

Temel Hazırlığı ve Direk Montajı

1. Temel deliğini kazın. 5 ila 8 metre yüksekliğindeki standart Güneş Direkleri için tipik olarak 400 ila 600 mm çap ve 1.000 ila 1.500 mm derinlik, daha uzun direkler için orantılı olarak ölçeklendirilir. Deliğin tabanı sağlam, bozulmamış toprakta olmalıdır; Gerekli derinlikte dolgu veya yumuşak malzemeyle karşılaşılırsa, deliği sağlam zemine ulaşana kadar genişletin.
2. Ankraj cıvatası grubunu ve boruyu takın. Ankraj cıvatası kafesini direğin cıvata dairesi çapı ve cıvata düzeni için doğru yüksekliğe ve yöne konumlandırın. Kazının tabanına 100 mm'lik bir kör edici beton tabakası dökün, cıvata kafesini bitmiş zeminin üzerinde doğru yüksekliğe ayarlayın (tipik olarak taban plakası seviyesinin üzerinde 50 ila 80 mm diş açığa çıkar) ve akü direğe monte edilmek yerine zemine monte edilmişse, akü bağlantı kablosu için kutuptan akü kutusuna gerekli olan herhangi bir boru veya kablo giriş manşonunu takın.
3. Beton temeli dökün. Temel dökümü için en az C25 mukavemetinde (25 MPa) beton kullanın, betonun ankraj cıvatası kafesinin çevresinde boşluk olmadan yerleştirildiğinden ve yeterince sıkıştırıldığından emin olun. Beton yeterli güce ulaşmadan önce ankraj cıvatası konumlarının bozulmasını önlemek için direği monte etmeden önce betonun en az 48 saat (tercihen 72 saat) kürlenmesine izin verin.
4. Direği dikin. Mobil vinç, teleskopik yükleyici veya manuel direk ağırlığına uygun bir çerçeve kaldırma sistemi kullanarak, direk taban plakasını ankraj cıvatası grubunun üzerine indirin ve bir çekül direği elde etmek için tesviye somunlarını ve kilit somunlarını doğru sırayla takın. İki dikey yüzeyde su terazisi kullanarak direğin çekül olup olmadığını kontrol edin ve son sıkmadan önce dengeleme somunlarını ayarlayın. Panel montaj braketi yönü, somunlar tamamen sıkılmadan önce direk montajı sırasında doğru pusula yönüne (kuzey yarımkürede gerçek güneye bakacak şekilde) ayarlanmalıdır.
5. Güneş panelini doğru eğim açısıyla monte edin. Fotovoltaik paneli, kurulum enlemi için hesaplanan eğim açısında panel montaj braketine takın. Tüm panel montaj bağlantı elemanlarını tamamen sıkmadan önce, panel yüzünün yataydan belirtilen eğimde olduğunu doğrulamak için bir açı ölçer veya eğim ölçer kullanarak açıyı ayarlayın.
6. Pili ve şarj kontrol cihazını takın. Akü kutusunu (ister orta yükseklikte monte edilmiş direk olsun, ister direk tabanına bitişik zemine monte edilmiş olsun) belirtilen konuma monte edin. Şarj kontrol cihazını panelin pozitif ve negatif terminallerine, akü pozitif ve negatif terminallerine ve yükün (LED armatür sürücüsü) pozitif ve negatif terminallerine şarj kontrol cihazı kurulum kılavuzunda belirtilen sırayla bağlayın. Bazı şarj kontrol cihazı tasarımlarında hatalı bağlantı sırası, kontrol cihazına onarılamaz şekilde zarar verebilir.
7. Sistemi devreye alın ve test edin. Panel bağlıyken ve gün ışığı mevcutken, şarj kontrol cihazının pil şarj göstergesinin aktif şarjı gösterdiğini doğrulayın. Alacakaranlık sensörünü manuel olarak tetikleyin (paneli geçici olarak kapatarak) ve LED armatürün programlanan parlaklıkta etkinleştiğini ve denetleyici ayarlarının (zamanında, karartma profili ve herhangi bir hareket sensörü işlevi) saha gereksinimlerine göre doğru şekilde programlandığını doğrulayın.

Güneş Panelinin Eğim Açısı ve Güneş Paneli için Optimum Açı: Kesin Teknik Kılavuz

Eğim açısı güneş paneli on Güneş Direkleri fotovoltaik panelin yüzü ile yatay düzlem arasındaki derece cinsinden ölçülen açıdır. Herhangi bir güneş enerjisi sistemi için teknik açıdan en önemli kurulum parametrelerinden biridir çünkü panel yüzünün yıl boyunca ne kadar güneş ışınımı aldığını doğrudan belirler, bu da panelin günlük ve yıllık enerji çıkışını ve dolayısıyla güneş sisteminin amaçlanan yük için yeterliliğini belirler. Hem güneş paneli için en uygun açının genel prensibini hem de farklı mevsimsel önceliklere yönelik özel ayarlama mantığını anlamak, Güneş Direkleri sistemlerini doğru bir şekilde belirlemek ve devreye almak için çok önemlidir.

Enlem Kuralı: Güneş Paneli Eğim Açısı Seçiminin Temelleri

Güneş paneli için en uygun açıyı belirleyen temel prensip, panel yüzünün ilgilenilen konum ve mevsim için ortalama güneş ışınımı vektörüne dik olarak yönlendirilmesi gerektiğidir. Güneşin gökyüzündeki görünen yolu mevsimlerle birlikte değiştiğinden (yazın daha yüksek, kışın daha düşük), eğik sabit panelin bu radyasyonu en iyi şekilde kestiği açı da mevsimsel olarak değişir. Yıl boyunca dengeli enerji üretimi hedefi için, kuzey yarımkürede sabit bir panel için en uygun eğim açısı yaklaşık olarak kurulumun coğrafi enlemine eşittir ve panel tam güneye bakmalıdır. Güney yarımkürede bir kurulum için, eşdeğer optimal açı da yaklaşık olarak coğrafi enleme eşittir, ancak panel gerçek kuzeye bakmaktadır.

Pratik bir kılavuz olarak: Bangkok, Tayland'daki bir güneş enerjili sokak lambasının (enlem yaklaşık 14 derece kuzey) paneli güneye doğru yatay yönde 14 derece eğimli olmalıdır; Madrid, İspanya'daki bir sistem (enlem yaklaşık 40 derece kuzey) 40 dereceye ayarlanmalıdır; ve Norveç'in Oslo kentindeki bir sistem (enlem yaklaşık 60 derece kuzey) 60 derece eğilmelidir. Bu ayarların her biri, ilgili konum için yıl boyunca en iyi ortalama enerji verimini sağlar ve genellikle iki eksenli güneş takip sistemiyle elde edilebilecek teorik maksimum değerin yüzde 5'i dahilinde yıllık enerji üretimi üretir.

Mevsimsel Öncelik için Eğim Açısını Ayarlama

Eğim açısı solar panel can be adjusted from the latitude matched angle to prioritize either summer or winter energy production depending on the seasonal lighting demand profile of the application:

• Enlem eksi 10 ila 15 derece (daha sığ eğim): Kış üretimi pahasına yaz enerji üretimini artırır. Bu ayar, yaz fırtınalı mevsimlerinin, daha uzun yaz günlerinde maksimum panel verimliliği gerektiren bulutlu dönemler oluşturduğu ve kış gecelerinin, güneş sisteminin azalan kış ışınımıyla bile yeniden şarj olmak için yeterli zamana sahip olacağı kadar kısa olduğu tropikal ve subtropikal bölgelerdeki Güneş Direkleri için uygundur.
• Enlem artı 10 ila 15 derece (daha dik eğim): Yaz üretimi pahasına kış enerji üretimini artırır. Bu ayar, kış gecelerinin uzun olduğu, kış aylarında güneş ışınımının düşük olduğu ve uzun süren bulutlu kış dönemlerinde pilin yeterli şarjı koruyamama riskinin birincil tasarım kısıtlaması olduğu ılıman ve yüksek enlem konumlarındaki (35 derece enlem üzeri) Güneş Direkleri için doğru spesifikasyondur. Örneğin, Birleşik Krallık'ta 51 derece kuzey enlemindeki bir Güneş Direkleri kurulumunda, 51 dereceyle eşleşen enlem yerine tipik olarak 60 ila 65 derecelik bir panel eğim açısı belirtilir, çünkü kış açısındaki 10 ila 14 derecelik artış, güneş kaynağının en zayıf olduğu ve aydınlatma talebinin (uzun geceler) en yüksek olduğu kritik Kasım-Şubat döneminde önemli ölçüde daha fazla enerji yakalar.
• Enlem açısı (dengeli eğim): Belirli bir mevsimsel önceliğin geçerli olmadığı çoğu orta enlem Güneş Direkleri uygulaması için doğru ayar olup, tüm mevsimlerde tutarlı performansla yıl boyunca en iyi ortalama enerji üretimini sağlar.

Kendi Kendini Temizlemeyle İlgili Hususlar ve Eğimin Panel Kirlenmesine Etkisi

Tozlu, kurak veya kirli ortamlarda Güneş Direkleri üzerinde daha dik panel eğim açılarının pratik bir faydası, yağış olayları sırasında kendi kendini temizlemenin iyileştirilmesidir. 30 derece veya daha fazla eğilen paneller, panel yüzeyinde biriken tozu ve döküntüyü taşımak için yağmur suyunu yeterli hızda dökerken, 15 dereceden daha az eğilen paneller suyu yüzey geriliminde tutma eğilimindedir ve su buharlaştıkça döküntülerin yerleşmesine izin vererek panel yüzeyi boyunca biriken ince bir toprak kabuğu oluşturur ve kuru mevsimlerde verimi yüzde 5 ila 20 oranında azaltabilir. Seyrek yağış alan yarı kurak bölgelerdeki Güneş Direkleri kurulumları için, optimum aralığın üst ucuna doğru bir eğim açısının belirtilmesi (enlem artı 10 ila 15 derece), kış enerjisi optimizasyonu avantajına ek olarak dolaylı bir kendi kendini temizleme avantajı sağlar.

Farklı Projeler İçin Sokak Aydınlatma Direklerini, Dış Mekan Sokak Lambalarını ve Güneş Direklerini Seçmek

Herhangi bir proje için Sokak Lambası Direkleri tipi, Dış Mekan Sokak Lambaları özellikleri ve Güneş Direkleri konfigürasyonunun son seçimi, saha ve uygulamaya özel performans, maliyet, hizmet ömrü ve pratik kurulum hususlarının dengelenmesini içerir. Aşağıdaki seçim kılavuzu belediye, ticari ve konut dış aydınlatmasında karşılaşılan en yaygın proje türlerini kapsamaktadır.

Şebekeyle Çalışan Sokak Aydınlatma Direkleri Yerine Güneş Direkleri Ne Zaman Seçilmeli?

Güneş Direkleri, aşağıdaki durumlarda şebekeyle çalışan Sokak Lambası Direklerine göre tercih edilen özelliktir:

• Şebeke erişimi olmayan veya şebeke bağlantı maliyeti yüksek olan yerler: Kırsal yollar, uzak topluluk yolları, tarımsal erişim yolları ve en yakın şebeke bağlantı noktasının aydınlatma kurulumundan 30 ila 50 metreden daha uzakta olduğu herhangi bir konum, saha koşulları (aşırı gölgeleme, çok yüksek enlem) yeterli güneş enerjisi toplanmasını engellemediği sürece varsayılan olarak Güneş Direkleri kullanılmalıdır. Metre kablo kanalı açma ve kurulum maliyeti başına 50 ila 200 ABD Doları tutarındaki şebeke bağlantısı, Güneş Direklerini çoğu şebeke dışı durumda, hatta daha yüksek ön aydınlatma armatürü ve direk maliyetiyle ekonomik olarak üstün kılar.
• Hızlı dağıtım gereksinimleri olan projeler: Güneş Direkleri can be installed in a single day per pole without the civil works lead time associated with electrical infrastructure. Emergency lighting installations, temporary event lighting, and phased development lighting can be commissioned within days using Solar Poles.
• Çevre açısından hassas yerler: Doğa rezervleri, parklar, miras alanları ve elektrik kablosu kanallarının ağaç köklerine, arkeolojik kalıntılara veya çevresel özelliklere zarar verebileceği yerler, kutuplar arasında kablo geçişi olmayan yalnızca tek bir temel direk gerektiren Güneş Direkleri için doğal adaylardır.

Farklı Direk Yükseklikleri İçin Yapısal Şartname Gereksinimleri

Sokak Aydınlatma Direklerinin yapısal özellikleri yükseklikle önemli ölçüde artar, çünkü direk tabanındaki devrilme momenti (temel ve direk kesitinin dayanması gereken) hem yüksekliğin karesiyle (direğin kendisindeki rüzgar yükü için) hem de yükseklikle doğrusal olarak (armatür üzerindeki rüzgar yükü ve Güneş Direkleri için fotovoltaik panel için) artar. 120 km/saat tasarımlı rüzgar bölgesindeki 12 metrelik bir çelik Sokak Lambası Direği, daha büyük bir direk çapı, daha ağır bir duvar kalınlığı veya daha derin bir temel gerektiren, aynı kesite ve armatür özelliklerine sahip eşdeğer 6 metrelik bir direkte göre yaklaşık 4 kat daha büyük bir taban devrilme momentine dayanmalıdır; bunların tümü kurulum maliyetini önemli ölçüde artırır. Yüksekliğe bağlı bu yapısal maliyet artışı, fotometrik tasarım optimizasyonunun (mevcut en yüksek direği varsayılan olarak kullanmak yerine gerekli aydınlatma standardı için minimum yeterli direk yüksekliğini seçmek) Sokak Lambası Direkleri tedarikinde proje maliyet yönetimi için önemli olmasının nedenlerinden biridir.

Sokak Lambası Direkleri ve Güneş Direkleri için En İyi Bakım Uygulamaları

Sokak Lambası Direkleri, Dış Mekan Sokak Lambaları ve Güneş Enerjisi Direkleri için proaktif bir bakım programı, tüm sistem bileşenlerinin etkin hizmet ömrünü önemli ölçüde uzatır ve plansız erken değişime yol açan hızlı bozulmayı önler. Aşağıdaki bakım öncelikleri tüm direk ve armatür tipleri için geçerlidir:

• Yıllık görsel denetim: Araç çarpması, taban korozyonu, armatür kolu deformasyonu veya acil müdahale gerektiren vandalizm nedeniyle görünür hasar gösteren direkleri belirlemek ve kaydetmek için her yıl tüm direk ağını dolaşın. Bakım kayıtları için tüm kusurların fotoğrafını çekin ve onarımları güvenlik riskinin ciddiyetine göre önceliklendirin.
• Güneş Direklerinde güneş paneli temizliği: Önemli atmosferik toz, polen veya kirliliğin olduğu ortamlarda, enerji toplama verimliliğini korumak için fotovoltaik panelleri yılda en az iki kez temiz su ve yumuşak bir silecek ile temizleyin. Panel geçirgenliğini yüzde 5 oranında azaltan ince bir toz tabakası bile, pil şarjında ​​ve gece başına kullanılabilir aydınlatma saatinde orantılı bir azalmaya dönüşebilir.
• Güneş Direkleri için pil kapasitesi testi: Nominal kapasitesinin yüzde 20'sinden fazlasını kaybeden ve kış koşullarında gece saatlerinde yetersiz tedarik eşiğine yaklaşan pilleri tespit etmek için Güneş Direklerindeki lityum demir fosfat pillerin kapasitesi, üçüncü hizmet yılından sonra yıllık olarak doğrulanmalıdır.
• Armatür fotometrik değerlendirmesi: 5 yıllık LED kullanımından sonra, armatür çıkışındaki amortismanın, hizmet verilen yol veya alan için geçerli aydınlatma standardına uygunluğu sürdürmek amacıyla karartma programının ayarlanmasını veya armatürün erken değiştirilmesini gerektirip gerektirmediğini belirlemek için ölçülen zemin aydınlatma değerlerini tasarım hedefiyle karşılaştırın.

Referanslar

Aydınlatıcı Mühendislik Topluluğu (2014). ANSI/IES RP 8 14: Yol Aydınlatması. IES, New York.

Ulusal Mimari Metal Üreticileri Birliği (2015). ANSI/NAAMM MH 26: Metal Bayrak Direklerinin Tasarımı ve Aydınlatma Standartlarına İlişkin Kılavuz Özellikleri. NAAMM, Chicago, IL.

Duffie, J.A. ve Beckman, W.A. (2013). Termal Süreçlerin Güneş Mühendisliği, 4. baskı. Wiley, Hoboken, New Jersey. (Optimum güneş paneli açısı ve mevsimsel eğim hesaplamaları.)

Uluslararası Enerji Ajansı (2020). Dünya Enerji Görünümü 2020: Solar PV Teknolojisi. IEA, Paris.

ASTM Uluslararası (2017). ASTM A123/A123M: Demir ve Çelik Ürünlerde Çinko (Sıcak Daldırma Galvanizli) Kaplamalar için Standart Şartname. ASTM, Batı Conshohocken, PA.

Luque, A. ve Hegedus, S. (Ed.) (2011). Fotovoltaik Bilim ve Mühendislik El Kitabı, 2. baskı. Wiley, Chichester, İngiltere.

Komisyon Internationale de l'Eclairage (2010). CIE 115: Motorlu ve Yaya Trafiği için Yolların Aydınlatması. CIE, Viyana.

Standartlar Avustralya (2016). AS/NZS 1158: Yollar ve Kamusal Alanlar için Aydınlatma. SAI Global, Sidney.

Diaf, S., Diaf, D., Belhamel, M., Haddadi, M. ve Louche, A. (2007). Otonom hibrit PV/rüzgar sisteminin optimum boyutlandırılmasına yönelik bir metodoloji. Enerji Politikası, 35(11), 5708–5718.

ABD Enerji Bakanlığı (2022). Güneş Enerjisi Teknolojileri Ofisi: Güneş Fotovoltaik Sistemi Performansı. DOE, Washington, DC.

Güneş enerjili dış mekan aydınlatması ve şebekeden bağımsız güç çözümleri, temel hepsi bir arada bahçe kazık ışığının çok ötesine geçti. Giderek daha belirgin hale gelen üç ürün kategorisi bu evrimi temsil ediyor: ayrılmış güneş direği, silindir güneş direği ve esnek güneş paneli. Her biri, dış mekan güneş enerjisi toplama ve aydınlatma tasarımında farklı bir sorunu çözer ve doğru olanı seçmek, önceliğinizin yüksek lümenli sokak düzeyinde aydınlatma, kompakt kentsel estetik veya güneş enerjisi toplama işlemini düzensiz veya kavisli yüzeylere uyarlama yeteneği olup olmadığına bağlıdır. Bu kılavuz, her ürünün nasıl üretildiğini, nerede en iyi performansı gösterdiğini, hangi özelliklerin değerlendirileceğini ve bu üç teknolojinin gerçek dünyadaki güneş enerjisi ve aydınlatma gereksinimlerini karşılamak için bağımsız olarak nasıl birleştirilebileceğini veya dağıtılabileceğini kapsar.

biryrılmış Güneş Direği: Yüksek Performanslı Güneş Enerjili Sokak birydınlatması

bir ayrılmış güneş kutbu Sistem, güneş panelini ve ışık kaynağını tek bir üniteye entegre etmek yerine kablolamayla birbirine bağlanan fiziksel olarak ayrı montaj yapılarına yerleştirir. Güneş paneli tertibatı, maksimum güneşe maruz kalma için optimize edilmiş kendi özel direğine veya braketine monte edilirken aydınlatma direği, aydınlatma açısı ve dağıtımı için optimize edilmiş armatür tertibatını taşır. Bu ayırma, entegre güneş enerjili sokak lambalarının temel sınırlamalarından birini çözmektedir: maksimum güneş hasadı için panel yönelimi ile optimum ışık dağıtımı için armatür yönelimi arasındaki denge.

Güneş Enerjisi Hasadı ve Işık Çıkışı için Ayırma Neden Önemlidir?

Entegre güneş enerjili sokak aydınlatmasında panel ve lamba kafası birbirine göre sabittir. Kurulum alanı armatürün yol aydınlatması için belirli bir yöne bakmasını gerektiriyorsa panel güneşe doğru ideal açıya sahip olmayabilir. Güneşin daha düşük bir açıyla takip ettiği daha yüksek enlemlerde bu uzlaşma, güneş toplamayı azaltabilir. Optimum eğim açısına monte edilen panele kıyasla %15 ila 30 . Ayrılmış bir güneş kutbu bu uzlaşmayı tamamen ortadan kaldırır. Panel, armatürden bağımsız olarak eğilebilir ve yönlendirilebilir; böylece armatür tam olarak aydınlatmanın gerekli olduğu yere bakarken enerji hasadı en üst düzeye çıkarılır.

Pratik fayda sistem çıktısında ölçülebilir. 200W panel çıkışına sahip ayrı bir güneş direği sistemi, panel yöneliminin kısıtlandığı eşdeğer bir entegre sistemle karşılaştırıldığında, 100W'lık bir LED armatürü önemli ölçüde daha uzun gece çalışma süreleri boyunca destekleyebilir, çünkü panel sürekli olarak gün başına daha fazla enerji toplar. Günde 4'ten az yoğun güneş saatine sahip bölgelerde, optimize edilmiş ve optimal olmayan panel yönelimi arasındaki bu fark, sistemin kış aylarında yeterli aydınlatma sağlayıp sağlamadığını veya şebeke takviyesi gerektirip gerektirmediğini belirleyebilir.

biryrılmış Güneş Direklerinin Yapısal Tasarımı

biryrılmış güneş direği sistemleri tipik olarak birlikte çalışan aşağıdaki bileşenlerden oluşur:

• Güneş paneli direği veya braketi : Kurulum alanı için optimum eğim açısında ve pusula yöneliminde bir veya daha fazla güneş panelini destekleyen, genellikle çelik veya alüminyumdan oluşan özel bir montaj yapısı. Bağımsız bir direk veya mevcut bir yapıya tutturulmuş bir yan kol braketi olabilir.
• birydınlatma direği : LED armatürü uygun montaj yüksekliğinde taşıyan ayrı bir galvanizli çelik veya alüminyum direk. Sokak aydınlatma uygulamaları için direk yüksekliği genellikle 6 ila 12 metre armatürü aydınlatılan yol veya patika üzerinde konumlandıran kol uzantıları ile.
• birkü kabini : Lityum iyon veya lityum demir fosfat (LFP) akü grubunu, şarj kontrol cihazını ve kablo bağlantılarını barındıran kutuplardan birinin tabanında hava koşullarına dayanıklı bir mahfaza. Ayrı sistemler, daha uzun çalışma süreleri ve daha yüksek güç çıkışları için tasarlandıkları için genellikle entegre ünitelere göre daha büyük akü grupları kullanır.
• Şarj kontrolörü : Panel dizisine ve akü bankasına uyacak şekilde boyutlandırılmış bir MPPT (maksimum güç noktası izleme) şarj kontrol cihazı. MPPT denetleyicileri özü %30'a kadar daha fazla enerji PWM (darbe genişliği modülasyonu) kontrolörlerine kıyasla değişken ışınım koşulları altındaki güneş panellerinden, bu da onları enerji verimliliğinin kritik olduğu ayrı güneş kutbu sistemleri için standart spesifikasyon haline getirir.
• LED armatür : Montaj yüksekliğine ve aydınlatılacak alanın genişliğine uygun optik tasarıma sahip, yüksek verimli LED yol veya alan ışık modülü. Ayrı güneş enerjisi sistemlerinde kullanılan kaliteli LED armatürler için ortak verimlilik değerleri şunlardır: Watt başına 150 ila 180 lümen , mütevazı güç tüketimiyle yüksek lümen çıkışına olanak tanır.

biryrılmış Güneş Direği Sistemlerine En Uygun Uygulamalar

• Şebeke bağlantısının pratik olmadığı veya aşırı derecede pahalı olduğu kırsal yol ve otoyol aydınlatması
• Yüksek lümen çıkışı ve uzun çalışma saatleri gerektiren otoparklar ve ticari tesis çevreleri
• Şebekeden bağımsız veya yarı şebeke konumlarındaki spor tesisleri, topluluk parkları ve dinlenme alanları
• Panel yönünün armatür yerleşiminden bağımsız olarak tamamen optimize edilebildiği endüstriyel site güvenlik aydınlatması
• Panel eğim optimizasyonunun kış enerjisi toplama üzerinde en büyük etkiye sahip olduğu daha yüksek enlemlerdeki (kuzey veya güney 40 derecenin üzerinde) kurulumlar

biryrılmış Güneş Kutupları İçin Değerlendirilmesi Gereken Temel Özellikler

biryrı bir güneş direği sistemi belirlerken aşağıdaki parametreler, sistemin belirli bir konumda yıl boyunca yeterli aydınlatma sağlayıp sağlamayacağını belirler:

• birrmatür wattına göre panel wattı : Genel bir kural, günde 4 ila 5 saat güneş ışığının yoğun olduğu yerlerde sistemin gece 10 ila 12 saat çalışması beklendiğinde panel watt değerinin armatür watt değerinin en az 3 ila 4 katı olması gerektiğidir. Daha yüksek panel/lamba oranları, bulutlu dönemlerde daha fazla özerklik sağlar.
• Watt-saat cinsinden pil kapasitesi : Pil kapasitesi en az sağlamalıdır 3 ila 5 gün otonom çalışma proje lokasyonunun iklimindeki uzun süreli bulutlu dönemleri hesaba katmak için güneş enerjisi girişi olmayan nominal aydınlatma programında.
• Panel montaj yapısının rüzgar yükü değeri : Ayrı panel direkleri, entegre ünitelere göre daha büyük bir rüzgar yükü yüzeyi sunar. Yapısal tasarım, yerel rüzgar hızı gereksinimlerini, tipik olarak açık konumlarda saniyede 40 ila 60 metrelik ortalama 10 dakikalık rüzgar hızlarını dikkate almalıdır.

Silindir Güneş Direği: Mimari Formlu Entegre Güneş Enerjili Aydınlatma

bir silindir güneş direği güneş paneli, akü, şarj kontrol cihazı ve aydınlatma armatürünü tek bir silindirik kutup yapısı içerisinde birleştirir. Düz bir panelin standart bir direğin üzerine yerleştirildiği geleneksel entegre güneş enerjili sokak aydınlatmalarının aksine, silindir güneş direği enerji toplama yüzeyini direğin etrafına veya içine sararak kentsel plazalara, yaya bölgelerine, parklara ve tasarım bilincine sahip dış ortamlara uygun görsel olarak tutarlı, mimari açıdan rafine bir ürün yaratır.

Silindir Güneş Direkleri Nasıl Enerji Üretir?

Silindir güneş direklerindeki enerji toplama yöntemi, ya silindirik kutup yüzeyinin etrafına sarılmış esnek fotovoltaik malzemeyi ya da bir silindir veya silindire yakın geometri oluşturmak için direğin etrafında radyal olarak düzenlenmiş bir dizi düz veya kavisli panel bölümünü kullanır. Her iki yaklaşım da tek düz panel tasarımlarına göre önemli bir avantaj sağlar: çok yönlü güneş enerjisi toplama. Panel malzemesi aynı anda birden fazla pusula yönüne baktığı için direk, kurulum sırasında belirli bir pusula yönüne yönlendirilmeyi gerektirmeden sabah, öğle ve öğleden sonra güneşi sırasında güneş enerjisi toplar.

Çok yönlü toplama özelliği, silindir güneş direklerini binaların, ağaçların ve diğer yapıların günün bazı kısımlarında tek yönlü bir düz paneli gölgeleyebileceği kentsel konumlar için özellikle uygun hale getirir. Toplama yüzeyinin 360 derecelik çevrenin tamamına yayılmasıyla, günde toplanan toplam enerji, düz panel eşdeğerine göre farklı saha yönelimlerinde daha tutarlı kalır. Silindirik fotovoltaik konfigürasyonlar üzerine yapılan araştırmalar, toplama verimliliklerini göstermiştir. Eşdeğer toplam hücre alanına sahip düz bir panelin optimum şekilde eğildiğinde toplayacağı enerjinin %85 ila 92'si , bu koleksiyonu kuzey-güneye göre kutup yöneliminden bağımsız olarak teslim ederken.

Dahili Bileşenler ve Sistem Entegrasyonu

Silindirik form faktörü, tüm sistem bileşenlerinin direk yapısı içinde kompakt entegrasyonunu gerektirir. Tipik silindir güneş direği sistemleri evi:

• Lityum demir fosfat (LFP) pil hücreleri : Direğin alt kısmında silindirik veya prizmatik biçimde düzenlenmiştir. LFP kimyası, termal kararlılığı, uzun çevrim ömrü (tipik olarak 2.000 ila 3.000 tam şarj-deşarj döngüsü ) ve doğrudan güneş ışığı altında kapalı metal direklerin içinde oluşabilecek yüksek sıcaklıklara tolerans.
• Entegre MPPT şarj kontrol cihazı : Direğe monte edilen kompakt bir kontrol panosu, çevredeki fotovoltaik yüzeyden şarjı yönetir ve LED modülüne yapılan deşarjı kontrol eder.
• LED armatür at the pole crown : Silindir direğinin tepesindeki ışık kaynağı; tipik olarak aşağı bakan veya çok yönlü LED modülü, yol ve alan aydınlatması sağlar. Yaya ölçekli silindir güneş direkleri için ortak çıkış aralıkları şunlardır: 1.000 ila 5.000 lümen yaya yürüyüş yolları, plazalar ve düşük hız alanları için uygundur.
• Hareket veya gün ışığı sensörleri : Çoğu silindirli güneş direği tasarımı, armatür çıkışını doluluk durumuna veya günün saatine göre ayarlayan PIR hareket sensörleri veya ortam ışığı sensörlerini içerir ve trafiğin düşük olduğu dönemlerde çıkışı azaltarak pilin özerkliğini artırır.

Kentsel Bağlamda Tasarım ve Estetik Avantajlar

Silindir güneş direğinin kentsel ve ticari ortamlardaki başlıca ayırt edici avantajı görsel tutarlılığıdır. Bir kol üzerine belli bir açıyla monte edilmiş düz bir panele sahip geleneksel güneş enerjili sokak lambaları, mimari çevreyle görsel olarak tutarsız görünebilir ve faydacı veya geçici olarak algılanabilir. Silindir güneş direği, kent mobilyaları, ağ geçidi sütunları ve peyzaj tasarımıyla doğal olarak bütünleşen temiz, birleşik bir form sunar. Bu onları aşağıdakiler için tercih edilen spesifikasyon haline getirir:

• Planlama koşullarında görsel kalite standartlarının resmi olarak belirlendiği şehir merkezi yaya bölgeleri ve ana cadde ortamları
• Geleneksel güneş paneli estetiğinin peyzaj tasarımıyla çatışacağı halka açık parklar, sahil gezinti yerleri ve miras bölgeleri
• Dış aydınlatmanın marka kimliğine katkıda bulunduğu alışveriş merkezleri, otel alanları ve tatil köyleri dahil ticari gelişmeler
• Çağdaş ancak göze çarpmayan bir ürünün uygun olduğu eğitim kampüsü yolları ve konut geliştirme sokak manzaraları

Silindir Güneş Direklerinin Ayrı Sistemlere Göre Sınırlamaları

Silindir güneş enerjisi direklerinin estetik entegrasyonu, ham enerji toplama kapasitesinde doğal olarak ödünleşimleri beraberinde getirir. Bir silindir direğindeki toplam fotovoltaik hücre alanı, direğin çapı ve yüksekliği ile sınırlıdır ve silindirik geometri, herhangi bir hücrenin, güneş açısının o hücrenin yönelimi için en uygun olduğu günün yalnızca bir kısmında maksimum çıktıda olduğu anlamına gelir. Uygulamada, silindir güneş enerjisi direkleri, lümen çıkış gereksinimlerinin mütevazı olduğu düşük ve orta güçteki uygulamalara en uygun olanıdır. Tam bir gece boyunca 5.000 lümenden fazla sürekli çıkış gerektiren uygulamalar için, daha büyük özel panel dizilerine sahip ayrı güneş kutbu sistemleri genellikle silindir kutuplardan daha iyi performans gösterecektir. yıllık enerji dağıtımında.

Esnek Güneş Paneli: Düz Olmayan Yüzeyler için Uyumlu Enerji Toplama

bir esnek güneş paneli sert bir cam ve alüminyum çerçeve yerine ince, bükülebilir bir alt tabaka üzerine inşa edilmiş bir fotovoltaik modüldür. Bükülme, kıvrılma ve düz olmayan yüzeylere uyum sağlama yeteneği, sert kristal silikon panellerin ulaşamayacağı kurulum yerlerinin önünü açar ve esnek panellerin azaltılmış ağırlığı, geleneksel panellerin yükünü destekleyemeyen yapılara montaj yapılmasına olanak tanır. Esnek güneş panelleri, silindir güneş direklerinde kullanılan silindirik enerji toplama yüzeyleri için olanak sağlayan teknolojidir ve aynı zamanda denizcilik, araç, mimari ve taşınabilir uygulamalarda bağımsız enerji üretimi çözümleri olarak da hizmet vermektedir.

Esnek Güneş Paneli İmalatında Kullanılan Teknolojiler

Her biri farklı performans özelliklerine sahip, esnek panel biçiminde çeşitli fotovoltaik teknolojiler mevcuttur:

• İnce film amorf silikon (a-Si) : En eski esnek PV teknolojilerinden biri. Plastik veya metal folyo yüzeyler üzerine ince tabakalar halinde biriktirilir. Verimlilik tipik olarak %6 ila 10 , kristal alternatiflerinden daha düşük, ancak dağınık ışık ve yüksek sıcaklık koşullarında daha iyi performansa sahip. Panelin kısmi gölgede veya yüksek sıcaklıklarda çalıştığı uygulamalara uygundur.
• CIGS (Bakır İndiyum Galyum Selenid) : Verimlilik sağlayan ince film teknolojisi %12 ila 16 ticari esnek panel ürünlerinde. İyi düşük ışık performansıyla amorf silikondan daha iyi verimlilik. CIGS esnek panelleri, binaya entegre fotovoltaiklerde (BIPV), denizcilik uygulamalarında ve birim alan başına daha yüksek enerji yoğunluğunun gerekli olduğu silindir güneş direği yapımında yaygın olarak kullanılmaktadır.
• Esnek alt tabaka üzerinde monokristalin silikon : Esnek bir destek malzemesine bağlanmış yüksek verimli monokristalin silikon hücrelerin ince dilimleri. Verimlilik elde eder %18 ila 24 , esnek panel formatında mevcut olan en yüksek değerdir. İnce film alternatiflerinden daha pahalıdır ve sınırlı bükülme yarıçapına sahiptir (tipik olarak minimum bükülme yarıçapı) 100 ila 300 mm hücre kalınlığına bağlı olarak), ancak alanın kısıtlı olduğu uygulamalar için birim alan başına en iyi güç çıkışını sağlar.
• Organik fotovoltaikler (OPV) : Ultra ince, son derece esnek alt tabakalar üzerinde organik yarı iletken malzemeler kullanan yeni ortaya çıkan bir teknoloji. Mevcut ticari verimlilikler daha düşüktür %8 ila 12 ancak aşırı esneklik, hafiflik ve düşük maliyetli üretim potansiyeli, OPV panellerini mimari ve tasarımla entegre güneş enerjisi uygulamalarında büyüyen bir varlık haline getiriyor.

Yeni Kurulum Yerlerine Olanak Sağlayan Fiziksel Özellikler

Uygulama aralığını sert panellerin ötesine genişleten esnek güneş panellerinin tanımlayıcı fiziksel özellikleri şunlardır:

• Düşük ağırlık : Esnek güneş panelleri genellikle Metrekare başına 1 ve 4 kg Geleneksel sert cam panellerle karşılaştırıldığında metrekare başına 10 ila 15 kg. Bu ağırlık avantajı, sert panel yüklerini destekleyemeyen tekne güverteleri, araç çatıları, tenteler, kumaş yapılar ve mimari membranlara kuruluma olanak sağlar.
• Bükülme yarıçapı uyumluluğu : Teknolojiye bağlı olarak esnek paneller, yarıçapları 30 mm'den (OPV ve ince film) 300 mm'ye (esnek destek üzerinde monokristal) kadar olan kavisli yüzeylere uyum sağlayabilir. Bu, kavisli tavan hatlarına, silindirik yapılara, araç kaportalarına ve şişirilebilir yapılara entegrasyona olanak tanır.
• birdhesive or laminate mounting : Esnek paneller, denizcilik sınıfı yapışkan bant veya laminasyon kullanılarak alt tabaka yüzeylerine doğrudan yapıştırılabilir, böylece montaj çerçeveleri ortadan kaldırılır ve rüzgar direnci azaltılır. Bu, aerodinamik sürtünmenin ve yapısal entegrasyonun her ikisinin de endişe kaynağı olduğu deniz taşıtlarında özellikle değerlidir.
• Azaltılmış profil : Esnek bir güneş panelinin kalınlığı 2 ila 5 mm çerçeveli sert bir panel için 35 ila 40 mm ile karşılaştırıldığında. Bu minimal profil, herhangi bir çıkıntının kabul edilemez veya pratik olmadığı yüzeylere entegrasyona olanak tanır.

birpplication Categories for Flexible Solar Panels

Esnek güneş panelleri, her biri esnek formatın farklı fiziksel avantajlarından yararlanan dört geniş kategoriye giren uygulamalara hizmet eder:

• Denizcilik ve denizcilik uygulamaları : Tekne güvertelerine, dodger'lara, bimini kapaklarına ve gövde bölümlerine bağlanan hafif, su geçirmez esnek paneller. Denizcilik sınıfı esnek panellerde bulunan kaymaz yüzey kaplamaları, güç üretirken güverte güvenliğini de korur. 10 metrelik bir yelkenli yatta tipik bir 200 W'lık esnek panel kurulumu, 2 kg'dan daha az yük ekler ve güverte yapısında herhangi bir delik açılmasını gerektirmez.
• Araç ve eğlence aracı (RV) uygulamaları : Sert panel çerçevesinin kabul edilemez aerodinamik sürükleme veya tavan kutusu açıklığı sorunları yaratacağı durumlarda minibüs tavanlarına, karavan tavanlarına ve karavan yüzeylerine bağlanan esnek paneller. Monokristal esnek paneller 100 ila 400W aralığı Van dönüşüm güç sistemleri için en yaygın olarak belirtilenlerdir.
• Binaya entegre fotovoltaikler (BIPV) : Çatı kaplama membranlarına, cephelere, tentelere ve tavan pencerelerine lamine edilmiş esnek CIGS ve monokristal paneller. Paneller, bina kabuğuna bir eklenti olmaktan ziyade onun bir parçası haline geliyor ve aynı anda yapısal veya hava koşullarına dayanıklılık işlevi görürken enerji üretimine de katkıda bulunuyor.
• Güneş direği ve silindirik yapı entegrasyonu : Sert panellerin hitap edemediği yüzeylerde güneş enerjisi toplamayı sağlamak için silindir güneş direkleri, sütun yapıları, bariyerler ve kent mobilyalarının etrafına sarılmış esnek paneller. Bu uygulama, esnek güneş paneli teknolojisinin, bu kılavuzda anlatılan silindirik güneş direği kategorisiyle doğrudan kesiştiği yerdir.
• Taşınabilir ve paketlenebilir güneş enerjisi : Sahada şarj, kamp, acil durum güç kitleri ve kompakt ambalaj boyutlarının ve düşük ağırlığın birincil gereksinim olduğu askeri uygulamalar için yuvarlanabilir veya katlanabilir esnek paneller.

Üç Teknolojinin Karşılaştırılması: Pratik Bir Özet

Güneş Direği Sistemlerinde Pil Teknolojisi

Pil sistemi, herhangi bir güneş direği aydınlatma kurulumunun pratik güvenilirliğini en doğrudan belirleyen bileşendir. Panel özellikleri ve LED armatür verimliliği kağıt üzerinde optimize edilebilir ancak pil sistemi yerel iklimde hızlı bir şekilde bozulursa veya güneş enerjisi kullanılabilirliğindeki mevsimsel değişiklikler için yeterli kapasiteye sahip değilse, kurulum diğer spesifikasyonlara bakılmaksızın düşük performans gösterecektir.

Lityum Demir Fosfat ve Diğer Lityum Kimyaları

Lityum demir fosfat (LFP veya LiFePO4), bu kullanım durumunun taleplerini doğrudan karşılayan çeşitli nedenlerden dolayı dış mekan güneş kutbu uygulamalarında baskın pil kimyası haline gelmiştir:

• Termal stabilite : LFP piller, güneş direkleri ve dış mekan pil muhafazaları içinde doğrudan güneş ışığı altında ulaşılan ve yaz aylarında 60 ila 70 santigrat dereceyi aşabilen sıcaklıklarda termal kaçak yaşamaz. Lityum NMC ve lityum kobalt oksit kimyaları sıcaklığa çok daha duyarlıdır ve bu koşullarda daha yüksek arıza riski taşırlar.
• Döngü ömrü : LFP piller genellikle 2.000 ila 4.000 tam şarj-deşarj döngüsü kurşun asitli aküler için 500 ila 1.500 döngüye ve benzer deşarj derinliğinde lityum NMC için 500 ila 2.000 döngüye kıyasla %80 deşarj derinliğinde. Günlük olarak dönen bir güneş kutbunda bu, LFP için 8 ila 12 yıllık bir hizmet ömrüne karşılık kurşun asit için 2 ila 4 yıllık bir hizmet ömrü anlamına gelir.
• Düşük sıcaklık performansı : LFP pilleri, soğuk koşullarda bazı alternatif lityum kimyasallarına göre daha iyi kapasiteyi korur ve çoğu LFP pil yönetim sistemi, donma noktasının altındaki koşullarda şarjın neden olduğu hasarı önleyen düşük sıcaklıkta şarj koruması içerir.

Gerekli Pil Kapasitesinin Hesaplanması

Ayrılmış bir güneş direği veya silindirli güneş direği sistemi için, watt-saat cinsinden minimum akü kapasitesi aşağıdaki şekilde hesaplanır:

1. Günlük enerji tüketimini belirleyin: armatürün gücü ile gece başına çalışma saatinin çarpımı. Örnek: 10 saat çalışan 40W armatür, gecelik 400 Wh'ye eşittir.
2. Gerekli özerklik günlerini (genellikle 3 ila 5 gün) çarpın: 400 Wh'nin 4 günle çarpılması, 1.600 Wh minimum pil bankasına eşittir.
3. Seçilen pil kimyası için kullanılabilir deşarj derinliğine bölün (%80 deşarj derinliğinde LFP için 0,8): 1.600 Wh bölü 0,8 eşittir 2.000 Wh kurulu pil kapasitesi bu örnek için minimum tasarım olarak.

Kurulum ve Devreye Alma Konuları

birll three technologies require specific installation practices to achieve their rated performance and service life. Common factors that are frequently overlooked in field installations include:

Herhangi Bir Güneş Direği Sistemini Belirtmeden Önce Saha Değerlendirmesi

• Güneş kaynağı değerlendirmesi : Belirli kurulum koordinatları için PVGIS (Fotovoltaik Coğrafi Bilgi Sistemi) gibi bir kaynak veritabanını kullanarak proje yerindeki günlük yoğun güneş saatlerini doğrulayın. Mikro topografya, kıyıdaki bulutluluk ve kentsel kanyon gölgelemesi, gerçek güneş kaynağını bölgesel rakamların önemli ölçüde altına düşürebileceğinden bölgesel ortalamaları kullanmayın.
• Gölgeleme analizi : Yıl boyunca günün herhangi bir saatinde güneş enerjisi toplama yüzeyine gölge düşürecek ağaç, bina veya yapıları belirleyin. Panelin küçük bir kısmındaki kısmi gölgeleme bile hücrelerin seri bağlantısı nedeniyle sistem çıktısını önemli ölçüde azaltabilir. Bu değerlendirme, panelin sabit bir yapı üzerinde olduğu ayrı güneş direği sistemleri için özellikle kritiktir.
• Zemin ve temel koşulları : Ayrılmış ve silindirik güneş direkleri için direk temelleri, toprağın taşıma kapasitesi ve gömme derinliğinin direk ve panel tertibatının birleşik rüzgar ve ölü yükünü destekleyeceğinin jeoteknik doğrulamasını gerektirir. Kötü toprak koşullarında uzatılmış taban plakaları, zemin vidaları veya beton temeller gerekebilir.

Esnek Güneş Paneli Kurulumu İçin En İyi Uygulamalar

• Yapışkan destekli esnek panelleri uygulamadan önce montaj yüzeyini iyice temizleyin. Panelin altındaki kirlenme, nem veya gevşek kaplamalar zamanla yapıştırıcının bozulmasına ve panelin katmanlarının ayrılmasına neden olacaktır.
• Esnek monokristal panelleri üreticinin minimum bükülme yarıçapı spesifikasyonunun ötesinde bükmeyin. Bu sınırın aşılması, silikon hücrelerde mikro kırılmalara neden olur ve bu kırılmalar çıktıyı hemen azaltır ve termal döngüyle birlikte giderek kötüleşir.
• birllow adequate ventilation between the panel rear surface and the mounting substrate. A gap of 10 ila 20 mm Sıcak metal yüzeylerdeki esnek paneller, havalandırma olmadan 70 ila 80 santigrat derece çalışma sıcaklıklarına ulaşabildiğinden, panel çalışma sıcaklığını düşürür ve çıktı verimliliğini artırır; %15 ila 25 soğuk durum performansıyla karşılaştırıldığında.
• Kablo giriş noktalarını denizcilik sınıfı kablo rakorlarıyla koruyun ve açıktaki dış mekan uygulamalarında esnek panelin zamanından önce bozulmasının ana nedeni olan nem girişini önlemek için tüm geçişlerin çevresine UV ışınlarına dayanıklı silikon uygulayın.

Ayrı Güneş Direği, Silindir Güneş Direği ve Esnek Güneş Paneli Arasında Seçim Yapma

Bu üç teknoloji arasındaki seçim her zaman ayrıcalıklı değildir. Farklı konum gereksinimlerini karşılamak için tek bir projede birleştirilebilirler ve her biri için karar kriterlerini anlamak, spesifikasyonu basitleştirir:

1. Yol veya geniş alan aydınlatması için yüksek lümen çıkışı birincil gereksinim midir? Ayrı bir güneş direği sistemi seçin. Bağımsız panel yönlendirmesi ve ayrı sistemlerin daha büyük panel dizileri, çok çeşitli coğrafi konumlarda tam bir gece boyunca 10.000 lümen veya daha fazlasını sürdürmek için gereken enerji toplanmasını sağlar.
2. Kurulum, görsel kalitenin önemli olduğu kentsel, ticari veya tasarıma duyarlı bir ortamda mı yapılıyor? Bir silindir güneş direği seçin. Entegre mimari form, geleneksel açılı panelli güneş enerjili sokak lambasının görsel müdahalesi olmadan yaya ölçeğinde aydınlatma sağlar.
3. Uygulama, sert panellerin kabul edilemeyeceği kavisli, esnek veya ağırlığı kısıtlı bir yüzey mi? Esnek bir güneş paneli seçin. Deniz güverteleri, araç çatıları, silindir direkleri, kavisli mimari elemanlar ve taşınabilir uygulamaların tümü, yalnızca esnek panellerin sağladığı uyumlu montaj kabiliyetini gerektirir.
4. Proje hem karayolu hem de yaya alanları içeren karma bir ortam mı? Bakımı kolaylaştırmak amacıyla pil ve şarj standartları için birleşik bir sistem spesifikasyonu kullanarak, yüksek çıkışlı yol bölümlerine ayrı güneş enerjisi direkleri ve estetik tutarlılık için yaya bölgelerine silindir güneş enerjisi direkleri yerleştirin.

birll three technologies represent mature, field-proven solar solutions that deliver reliable off-grid or grid-independent power and lighting when correctly specified for the location, load, and climate. Başarılı sonuçların anahtarı, bir projedeki tüm senaryolara tek bir çözüm uygulamak yerine, her teknolojinin gerçek güçlü yönlerini kurulumun özel talepleriyle eşleştirmektir.
